次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球によって異なります。部品が破損するおそれがあるので、トヨタ販売店で交換することをおすすめします。

電球の用意

バルブ位置

フロント

  • ハロゲンヘッドランプ装着車

    1. ヘッドランプ
    2. 車幅灯
    3. フロント＆サイド方向指示灯／非常点滅灯

  • LEDヘッドランプ装着車

    1. フロント＆サイド方向指示灯／非常点滅灯

リヤ

  1. 番号灯
  2. 後退灯／リヤフォグランプ
  3. 制動灯／尾灯
  4. リヤ方向指示灯／非常点滅灯
★:

グレード、オプションなどにより、装備の有無があります。

電球交換のしかた

ヘッドランプ（ハロゲンヘッドランプ装着車）

電球交換するときは、必ずエンジンスイッチをOFFにしてください。

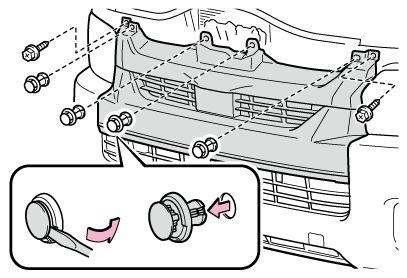

  1. クリップ（4個）とネジ（2本）をはずす

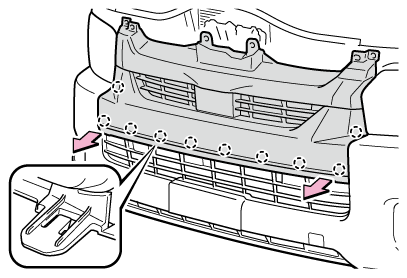

  2. ラジエータグリルのツメを取りはずす
  3. ラジエーターグリルを取りはずす

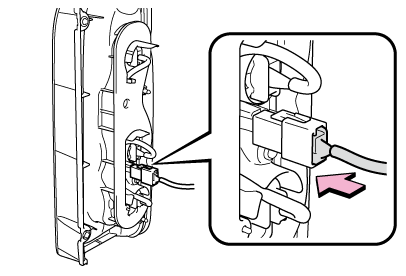

    レーダーにつながっているコネクターを取りはずしてください。
  4. 電球を交換する側のドア（運転席または助手席）を開けて作業スペースを広げ、バンパーのヘッドランプ前側部分に保護テープを貼る
  5. ネジ（2本）をはずし、ヘッドランプ本体を手前に引いて各部の固定をはずす

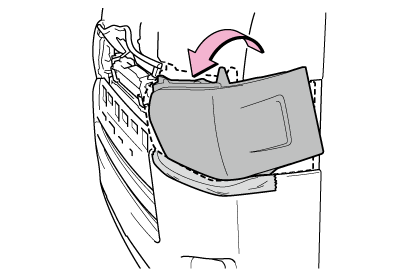

  6. ヘッドランプ本体を回転させながら取りはずす

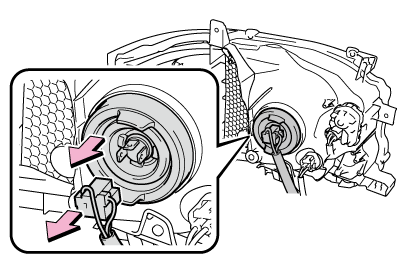

  7. コネクターとゴムカバーを取りはずす

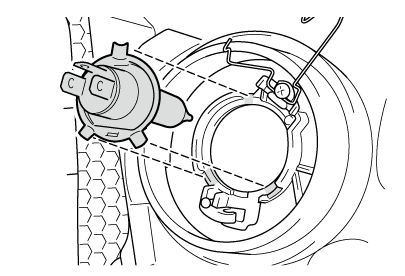

  8. 止め金をはずす
  9. 電球を取りはずす
  10. 取り付けるときは、取りはずしたときと逆の手順で取り付ける

フロント＆サイド方向指示灯／非常点滅灯

  1. ヘッドランプ本体を取りはずす（→電球交換のしかた）

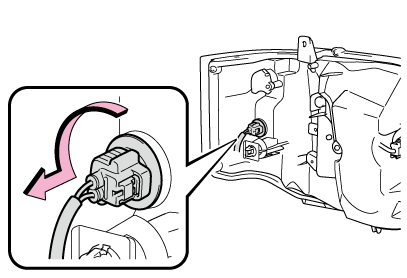

  2. ソケットを取りはずす

    • ハロゲンヘッドランプ装着車

    • LEDヘッドランプ装着車

  3. 電球を取りはずす
  4. 取り付けるときは、取りはずしたときと逆の手順で取り付ける

制動灯／尾灯・リヤ方向指示灯／非常点滅灯・後退灯／リヤフォグランプ

★:

グレード、オプションなどにより、装備の有無があります。

交換には、トヨタ販売店で部品（ガスケット）の購入が必要となります。交換作業が難しいと感じられる場合は、トヨタ販売店にご相談ください。

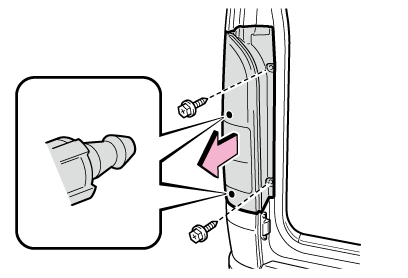

  1. ネジ（2本）をはずし、ランプ本体を手前に引き出す
    コネクターケーブルを損傷しないよう、慎重に作業してください。

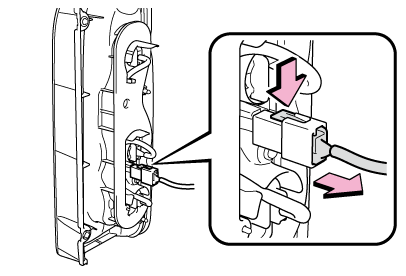

  2. コネクターを取りはずす
  3. ガスケットをはがす
    確実にもとの状態にもどせるようにガスケットをはがす前には、ガスケットの貼り付け位置をよく確認しておいてください。
    また、ボデー側に残ったガスケットはすべてはがしてください。

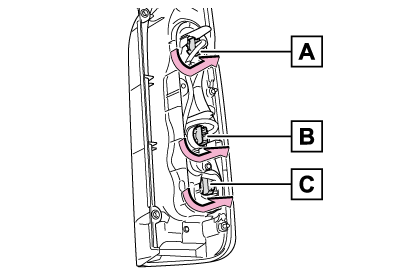

  4. ソケットを取りはずす
    1. 制動灯／尾灯
    2. リヤ方向指示灯／非常点滅灯
    3. 後退灯／リヤフォグランプ
    ※:

    運転席側のみに装着されます。

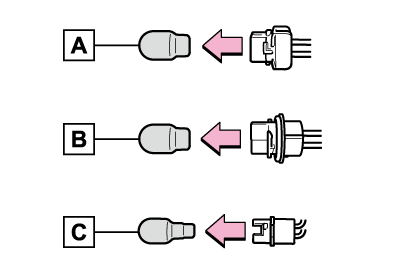

  5. 電球を取りはずし、新しい電球を取り付ける
    1. 制動灯／尾灯
    2. リヤ方向指示灯／非常点滅灯
    3. 後退灯／リヤフォグランプ
  6. 新品のガスケットを貼り付ける
    手順3で確認した貼り付け位置に確実に取り付けてください。
  7. コネクターを取り付ける
  8. ランプ本体を取り付けるときは、取りはずしたときと逆の手順で取り付ける
    ボデーとのあいだに配線が挟まっていないことを確認の上、突起部をしっかりとはめ込んでください。

番号灯

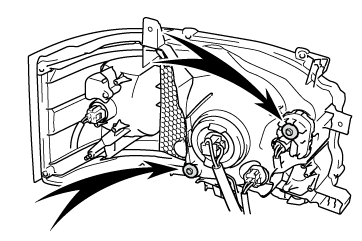

  1. 交換する側のネジ（1本）をはずし、ランプ本体を引き出す

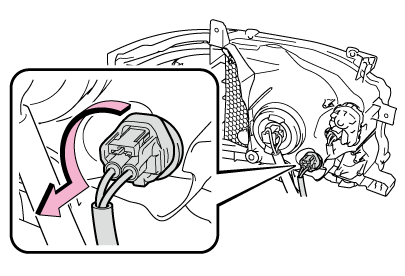

  2. ソケットを取りはずす

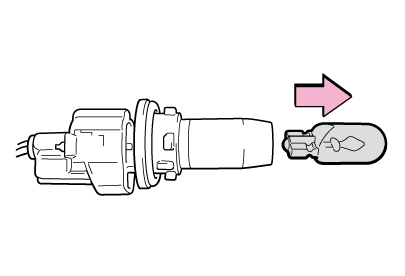

  3. 電球を取りはずす
  4. 取り付けるときは、取りはずしたときと逆の手順で取り付ける
    ランプ本体のツメが確実にかかっていることを確認してください。

次の電球を交換するには

次のランプが切れたときは、トヨタ販売店で交換してください。

  • 車幅灯（LEDヘッドランプ装着車）

  • ヘッドランプ（LEDヘッドランプ装着車）

  • フロントフォグランプ

  • ハイマウントストップランプ

★:

グレード、オプションなどにより、装備の有無があります。

知識

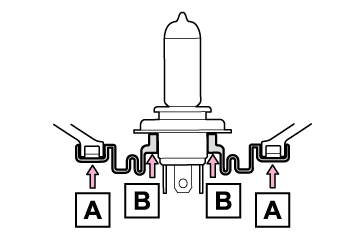

ハロゲンヘッドランプのゴムカバーを取り付けるときは
★:

グレード、オプションなどにより、装備の有無があります。

確実にはめ込まれていることを確認してください。

  1. ゴムカバーの外周をしっかりとはめ込む
  2. ゴムカバー内周（電球まわり）を全周にわたり電球の金具部分が確認できるまで押し込む
LEDランプについて

LEDヘッドランプ・フロントフォグランプ・ハイマウントストップランプは数個のLEDで構成されています。もしLEDがひとつでも点灯しないときは、トヨタ販売店で交換してください。

★:

グレード、オプションなどにより、装備の有無があります。

レンズ内の水滴と曇り

レンズ内の一時的な曇りは、機能上問題ありません。ただし、次のようなときは、トヨタ販売店にご相談ください。

  • レンズ内側に大粒の水滴が付いている

  • ランプ内に水がたまっている

ヘッドランプ本体の固定をはずすときは

  • ヘッドランプの光軸がずれるおそれがあるため、光軸調整用のネジにふれないでください。

  • ハロゲンヘッドランプ装着車

  • LEDヘッドランプ装着車

  • 電球を交換したあとは、トヨタ販売店でヘッドランプの光軸の点検を受けてください。

電球の交換について

電球の交換作業をするときに、部品などの破損が心配な方は、トヨタ販売店にご相談ください。

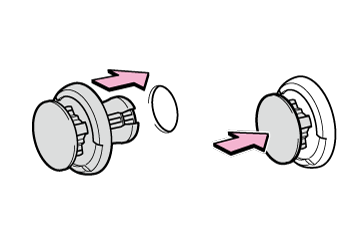

ラジエーターグリルのクリップの取り付け

クリップを穴に挿し込み、中央部を押し込む

ラジエーターグリルの取り扱いについて

ラジエーターグリルにはレーダーが取り付けられています。（→レーダーの故障や誤作動を防ぐために）

警告

電球を交換するときは

  • ランプは消灯してください。消灯直後は高温になっているため、交換しないでください。やけどをすることがあります。

  • 電球のガラス部を素手でふれないでください。
    やむを得ずガラス部を持つ場合は、電球に油脂や水分を付着させないために、乾いた清潔な布などを介して持ってください。
    また、電球を傷付けたり、落下させたりすると球切れや破裂することがあります。

  • 電球や電球を固定するための部品はしっかり取り付けてください。
    取り付けが不十分な場合、発熱や発火、またはヘッドランプ内部への浸水による故障や、レンズ内に曇りが発生することがあります。

  • 電球・ソケット・電気回路・および構成部品を、修理または分解しないでください。感電により、重大な傷害におよぶか、最悪の場合死亡につながるおそれがあります。

お車の故障や火災を防ぐために

電球が正しい位置にしっかりと取り付けられていることを確認してください。

注意

制動灯／尾灯・リヤ方向指示灯／非常点滅灯・後退灯／リヤフォグランプの交換について

制動灯／尾灯・リヤ方向指示灯／非常点滅灯・後退灯／リヤフォグランプの交換には、新品のガスケットが必要となります。ガスケットをはがすときは、次のことをお守りください。ランプ内へ水が浸入するおそれがあります。

  • 一度でも使用したガスケットは絶対に再使用しないでください。

  • ガスケットを貼り付けるときは、制動灯／尾灯・リヤ方向指示灯／非常点滅灯・後退灯／リヤフォグランプの交換手順3で確認した貼り付け位置に確実に貼り付けてください。

    ★:

    グレード、オプションなどにより、装備の有無があります。
