ヒューズの点検•交換


ブックマーク
あとで読む

ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切れが考えられます。ヒューズの点検を行ってください。

ヒューズの点検・交換をするには

  1. エンジンスイッチを“LOCK”（スマートエントリー＆スタートシステム非装着車）またはOFF（スマートエントリー＆スタートシステム装着車）にする
  2. ヒューズボックスを開ける

  • エンジンルーム内

    エンジン点検口（→エンジン点検口）を開けて、ツメを押しながら、カバーを持ち上げる

    1. 中央ヒューズボックス
    2. 助手席側ヒューズボックス

  • 助手席足元

    ツメを押しながら、カバーを手前に引く

  • グローブボックス下

    ヒューズボックスカバーを取りはずす

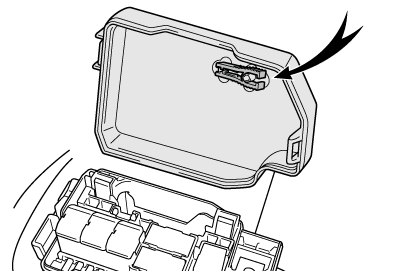

  1. ヒューズを引き抜く
    ヒューズはずしでヒューズを引き抜くことができます。

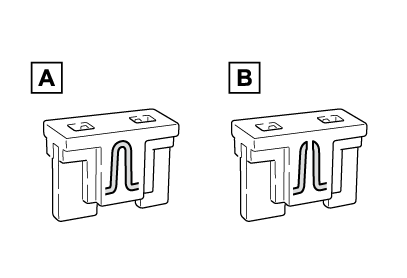

  2. ヒューズが切れていないか点検する
    ヒューズボックスの表示に従い、規定容量のヒューズに交換します。
    1. 正常
    2. ヒューズ切れ

知識

ヒューズを交換したあと

  • 縦型収納庫床下：床板を取り付けるときは、プレートを切り欠きに挿し込んでください。

  • 交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてください。

バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

バッテリーがはずされたり、バッテリーがあがってしまった場合は

次の装置の初期化が必要です。

★:

グレード、オプションなどにより、装備の有無があります。

警告

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

  • 規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでください。

  • 必ずトヨタ純正ヒューズか同等品を使用してください。

  • ヒューズやヒューズボックスを改造しないでください。

注意

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で点検を受けてください。
