クリアランスソナーは、車両と壁などの静止物とのおおよその距離を超音波センサーによって検知して、マルチメディアディスプレイの距離表示とブザー音、音声案内で運転者にお知らせします。
壁などの静止物を検知すると、マルチメディアディスプレイに表示されます。
イラストは説明のための例であり、仕様により異なります。

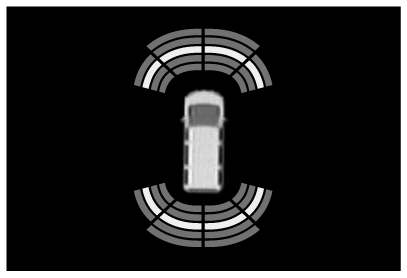

マルチメディアディスプレイの表示
グレード、オプションなどにより、装備の有無があります。
静止物を検知するとクリアランスソナー検知表示灯が点灯します。
クリアランスソナー検知表示灯の有無について
クリアランスソナーがOFF の状態でシフトポジションをR にしたとき、クリアランスソナーOFF 表示灯（→クリアランスソナーのON／OFF を切りかえるには）が消灯する車両はクリアランスソナー検知表示灯があります。
クリアランスソナーのON ／ OFF は、カスタマイズメニューから切りかえることができます。（→ユーザーカスタマイズ機能）
クリアランスソナー機能がOFFのときは、クリアランスソナーOFF表示灯（→表示灯一覧）が点灯します。
OFF（非作動）に切りかえて、クリアランスソナーを停止させた場合、再度、カスタマイズメニュー（→ユーザーカスタマイズ機能）からON（作動）に切りかえないとシステムは復帰しません。（エンジンスイッチをOFF にしたあとで再度ON にしても、復帰しません）
クリアランスソナー検知表示灯がある車両は、シフトポジションをR にすると自動的にON（作動）になり、クリアランスソナーOFF 表示灯が消灯します。
このとき、クリアランスソナー機能のON ／ OFF を切りかえることができません。
クリアランスソナー機能の設定自体は変更されません。
本システムは認識性能／制御性能に限界があります。システムを過信せず、運転者は常に自らの責任で周囲の状況を把握し、安全運転を心がけてください。
必ず次のことをお守りください。
正常に作動しないことがあり、思わぬ事故につながるおそれがあり危険です。守れないときはシステムをOFF してください。
センサーに傷を付けたりせずに、常にきれいにしておいてください。
センサー付近に市販の部品（字光式ナンバープレート・フォグランプ・フェンダーポール・無線アンテナなど）を取り付けないでください。
センサー周辺へ衝撃を与えないでください。衝撃を受けた際はトヨタ販売店で点検を受けてください。前後のバンパーやグリルの脱着や交換が必要な場合はトヨタ販売店にご相談ください。
改造・分解・塗装をしないでください。
ライセンスプレートカバーを取り付けないでください。
適正なタイヤ空気圧を維持してください。
純正品以外のサスペンションを取り付けないでください。
高圧洗車機を使用して洗車するときは、センサー部に直接水をあてないでください。強い水圧により衝撃が加わり、正常に作動しなくなるおそれがあります。
スチームを使用した洗車機などで洗車するときは、スチームをセンサー部に近付けすぎないようにしてください。スチームにより、正常に作動しなくなるおそれがあります。
エンジンスイッチがONのとき
クリアランスソナー機能がONのとき
車両の速度が約10km/h以下のとき
フロントコーナーセンサー：
シフトポジションがP以外にあるとき
フロントセンターセンサー：
シフトポジションがP・R以外にあるとき
リヤコーナー、リヤセンターセンサー：
シフトポジションがRにあるとき
クリアランスソナー検知表示灯がある車両は、シフトポジションをR にすると、クリアランスソナー機能をOFF（非作動）に設定している場合でも、自動的にON（作動）になり、クリアランスソナーOFF 表示灯が消灯します。
クリアランスソナー機能の設定自体は変更されません。
センサーの検知範囲は車両前部と後部のバンパー周辺に限られます。
静止物の形状・条件によって検知できる範囲が短くなることや、検知できないことがあります。
センサーが静止物に近付きすぎると検知できないことがあります。
静止物を検知してから、表示が出る（ブザーが鳴る）までに多少時間がかかります。低速走行時の場合でも表示が出る（ブザーが鳴る）までに、静止物まで約30cm以内に接近するおそれがあります。
オーディオ・エアコン使用時は、音楽やファンの音などにより、ブザーの音が聞き取りづらくなる場合があります。
他システムのブザー音などにより本システムの音が聞き取りづらくなる場合があります。
メーター故障時はブザーの音が鳴らないことがあります。
静止物の形状・条件によっては検知できる範囲が短くなることや、次のようなものは検知しないことがあります。注意して運転してください。
針金・フェンス・ロープなどの細いもの
綿・雪などの音波を吸収しやすいもの
鋭角的な形のもの
背の低いもの
背が高く上部が張り出しているもの
特に人は衣類の種類によっても検知できない場合がありますので、常に目視で確認してください。
次のような状況では、センサーが正常に作動しないことがあります。
センサーに水滴・氷・雪・泥などが付着したとき（取り除けば、正常に復帰します）
センサー部が凍結したとき（解ければ、正常に復帰します）
特に低温時には凍結などにより異常表示が出たり、壁などの静止物があっても検知しないことがあります。

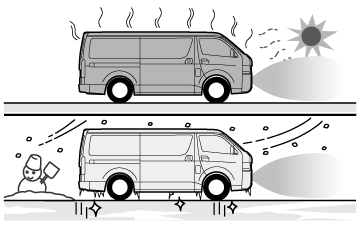

炎天下や寒冷時

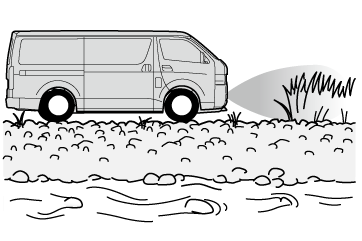

凸凹道・坂道・砂利道・草むら走行時など
他車のホーン・オートバイのエンジン音・大型車のエアブレーキ音・他車のセンサーなど超音波を発生するものが近付いたとき
大雨や水しぶきがかかったとき
センサーに静止物が近付きすぎたとき
超音波を反射しにくい歩行者（例：ギャザーやフリルの多いスカートなど）
地面に対して垂直でないもの、車両進行方向に対して直角でないもの、凹凸なもの、波打っているものが検知範囲にあるとき

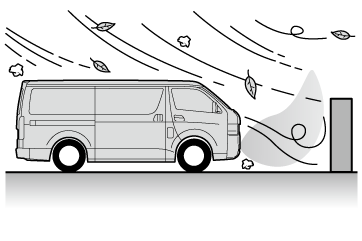

風が強いとき
霧・雪・砂嵐などの悪天候のとき
作動対象物と車両のあいだに検知できない対象物があるとき
車・オートバイ・自転車・歩行者などの作動対象が車両の横から割り込んだり、飛び出してきたとき
衝突などで、センサーの方向がずれたとき
センサー付近にけん引フック・輸送用フック・バンパープロテクター・バンパートリム・サイクルキャリア・除雪装置（スノープラウ）などを取り付けたとき
積載状況などにより車高が著しく変化したとき（ノーズアップ・ノーズダウンなど）
事故や故障で自車の走行が不安定なとき
タイヤチェーン・応急用タイヤ・タイヤパンク応急修理キットを使用しているとき
けん引しているとき
次のような状況では、衝突の可能性がなくてもシステムが作動する場合があります。

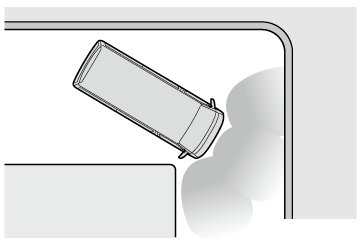

狭い道路を走行するとき
垂れ幕や旗やのれん、垂れ下がった枝、遮断機（踏切のバー・ETC のバー・駐車場のバーなど）に向かって走行するとき
地面にわだちや穴があるとき
排水溝などの金属のフタ（グレーチング）走行時
急な登坂路や降坂路を走行するとき
冠水している道路でセンサーに水がかぶったとき
センサーに水滴・氷・雪・泥などが付着したとき（取り除けば、正常に復帰します）
大雨や水しぶきがかかったとき
霧・雪・砂嵐などの悪天候のとき
風が強いとき
他車のホーン・オートバイのエンジン音・大型車のエアブレーキ音・他車のセンサーなど超音波を発生するものが近付いたとき
積載状況などにより車高が著しく変化したとき（ノーズアップ・ノーズダウンなど）
衝突などで、センサーの方向がずれたとき
背の高い縁石や直角の縁石に向かって進んだとき
立体駐車場や工事現場などで柱（H 形鋼など）の付近を走行するとき
事故や故障で自車の走行が不安定なとき
凸凹道・坂道・砂利道・草むら走行時など
タイヤチェーン・応急用タイヤ・タイヤパンク応急修理キットを使用しているとき
けん引しているとき
静止物までのおおよその距離 | ブザー音 |
|---|---|
フロントセンターセンサー： 約100cm～60cm リヤセンターセンサー： 約150cm～60cm | 断続音 |
約60cm ～ 45cm | 速い断続音 |
約45cm～30cm | 非常に速い断続音 |
約30cm以下 | 連続音 |
自動ミュート機能あり（→ブザー音の一時ミュート（消音）について）
静止物を検知すると、ブザーが鳴ります。
ブザー音と同時に音声案内を行います。
静止物との距離が近付くと、ブザーの断続時間が短くなります。静止物との距離が約30cm以下のとき、ブザーは断続音「ピピ」から連続音「ピー」になります。
複数のセンサーが同時に静止物を検知しているときは、もっとも近い静止物との距離に合わせたブザー音が鳴ります。
断続音ブザー吹鳴後、静止物との距離が近付かない場合は、自動でブザーが消音されます。（自動ミュート機能）
カスタマイズメニューから、クリアランスソナーの音量を切りかえることができます。（→ユーザーカスタマイズ機能）
マルチメディアディスプレイに一時ミュート（消音）スイッチが表示されているときにこのスイッチを押すと、一時的にブザー音を消すことができます。
クリアランスソナーのブザー音がミュート（消音）されます。
次のとき、自動でミュート（消音）が解除されます。
シフトポジションを切りかえたとき
車速が一定値以上になったとき
センサー異常やシステムが一時使用不可となったとき
使用中の機能をOFF にしたとき
エンジンスイッチをOFF にしたとき
