ヘッドアップディスプレイ

★:

グレード、オプションなどにより、装備の有無があります。

メニュー


ヘッドアップディスプレイは、フロントウインドウガラスに運転支援システムの作動状況や走行に関するさまざまな情報を表示することができます。

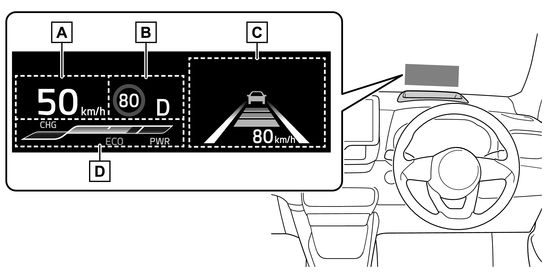

システムの構成部品

イラストは説明のための例であり、実際の表示状況とは異なります。

  1. 車速表示
  2. シフトポジション/RSA(ロードサインアシスト)表示エリア(→ハイブリッドトランスミッション, RSA(ロードサインアシスト)
  3. 運転支援システム表示エリア/ナビゲーションシステム連携表示エリア(→運転支援システム表示エリア
  4. ハイブリッドシステムインジケーター/タコメーター/外気温表示エリア(→ハイブリッドシステムインジケーター/タコメーター/外気温表示
★:

グレード、オプションなどにより、装備の有無があります。

知識

ヘッドアップディスプレイの作動条件

パワースイッチがONのとき

ヘッドアップディスプレイを使用するときは
  • ヘッドアップディスプレイの表示が見づらい場合は、次の方法で調整してください。

  • サングラス(特に偏光サングラス)を着用していると、ヘッドアップディスプレイの表示が見づらくなる場合があります。表示が見づらい場合は、輝度を調整するか、サングラスをはずしてください。

警告

ヘッドアップディスプレイを使用するときは
  • 映像の明るさ、および表示位置は、安全運転に支障がないよう適切な状態に調整してください。
    調整が不適切だと運転者の視界のさまたげとなり、思わぬ事故につながるおそれがあり危険です。

  • ヘッドアップディスプレイを見続けないでください。前方の歩行者、障害物などを見落とすおそれがあり危険です。

注意

ヘッドアップディスプレイ映写部について

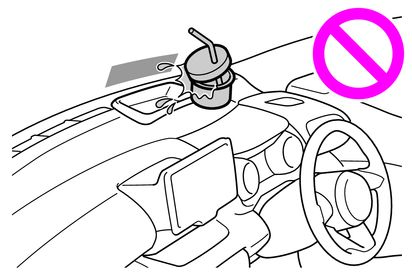

  • 映写部の付近に飲み物を置かないでください。水やその他の液体が映写部にかかると、装置が故障する原因になります。

  • 映写部の上にものを置いたり、シールなどを貼り付けたりしないでください。
    ヘッドアップディスプレイの表示のさまたげとなります。

  • 映写部の内部にふれたり、とがったものを押し付けたりしないでください。
    装置が故障する原因となります。

ヘッドアップディスプレイの使い方

ヘッドアップディスプレイの表示/非表示

メーター操作スイッチのを押すごとにヘッドアップディスプレイの表示/非表示を切りかえることができます。

ヘッドアップディスプレイの設定変更

メーター操作スイッチのを長押しすると次の設定を変更できます。

  • 表示の明るさ/上下位置

    表示の明るさや、上下の位置を調整することができます。

  • 表示内容

    次のいずれかから表示する項目を選択することができます。

    • 表示なし

    • ハイブリッドシステムインジケーター表示

    • タコメーター表示

    次の内容の表示/非表示を設定することができます。

    • ルート案内

    • 運転支援

    • オーディオ表示

  • 表示の傾き

    表示の傾きを調整することができます。

★:

グレード、オプションなどにより、装備の有無があります。

知識

ヘッドアップディスプレイの表示/非表示について

ヘッドアップディスプレイを非表示にしたときは、パワースイッチをOFFにしたあとで再度ONにしても、非表示のままです。

表示の明るさについて

マルチインフォメーションディスプレイのによる明るさの調整に加えて、周囲の明るさに応じて表示の明るさが自動で調整されます。

警告

ヘッドアップディスプレイの設定を変更するときは

ハイブリッドシステムが作動している状態で操作を行う場合、車庫内など囲まれた場所では、十分に換気をしてください。換気をしないと、排気ガスが充満し、排気ガスに含まれる一酸化炭素(CO)により、重大な健康障害におよぶか、最悪の場合死亡につながるおそれがあります。

注意

ヘッドアップディスプレイの設定を変更するときは

補機バッテリーあがりを起こす可能性がありますので、確実にハイブリッドシステムが始動している状態で実施してください。

運転支援システム表示エリア

運転支援システム状況表示

次のシステムの作動状況を表示します。

表示される内容はマルチインフォメーションディスプレイの表示と同様です。詳しくは各システムの説明を参照してください。

★:

グレード、オプションなどにより、装備の有無があります。

ナビゲーションシステム連携表示エリア

ナビゲーションシステムと連携してルート案内を表示します。

★:

グレード、オプションなどにより、装備の有無があります。

知識

交差点名表示について

地図データに情報がない場合など、状況によっては交差点名称が表示されない場合があります。

★:

グレード、オプションなどにより、装備の有無があります。

割り込み表示について

状況に応じて、次の項目が割り込み表示されます。

運転支援システム

次のシステムの警告/注意喚起/通知/作動状況を表示します。

表示される内容はマルチインフォメーションディスプレイの表示と同様です。詳しくは各システムの説明を参照してください。

★:

グレード、オプションなどにより、装備の有無があります。

警告メッセージ

一部の警告メッセージが表示されます。(マルチインフォメーションディスプレイの表示と同内容)

オーディオ表示

オーディオ操作スイッチを使用したときに表示されます。

★:

グレード、オプションなどにより、装備の有無があります。

ハンズフリー作動表示

ハンズフリーの使用中に表示されます。

★:

グレード、オプションなどにより、装備の有無があります。

知識

割り込み表示について

割り込み表示される項目によっては、一部の表示エリアが非表示になります。割り込み表示終了後、もとの表示にもどります。

ハイブリッドシステムインジケーター/タコメーター/外気温表示

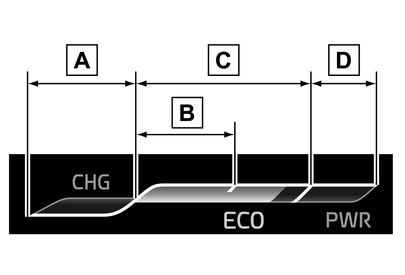

ハイブリッドシステムインジケーター

  1. チャージエリア
  2. ハイブリッドエコエリア
  3. エコエリア
  4. パワーエリア
    表示される内容はマルチインフォメーションディスプレイのハイブリッドシステムインジケーターと同様です。詳しくは、ハイブリッドシステムインジケーターについて, ハイブリッドシステムインジケーターについてを参照してください。

タコメーター

毎分のエンジン回転数を表示します。

外気温表示

パワースイッチをONにしたとき、または低温表示が点滅しているときに表示されます。

知識

外気温表示について
  • 外気温が約3℃以下のとき、低温表示灯が約10秒間点滅し、外気温が非表示になります。
    外気温が約5℃以上になると再度外気温が表示されます。

  • 次の場合は、正しい外気温が表示されなかったり、温度表示の更新が遅くなったりすることがありますが、故障ではありません。

    • 停車しているときや、低速走行(約25km/h以下)のとき

    • 外気温が急激に変化したとき(車庫・トンネルの出入り口付近など)

  • “--”または“E”が表示されたときは、システム故障のおそれがあります。トヨタ販売店で点検を受けてください。
