ハイブリッドシステムの特徴

メニュー


ハイブリッドシステムは、電気モーターとガソリンエンジンという2 つのパワーのシナジー(相乗)効果により、優れた動力性能と低燃費化の両立を高い次元で実現したシステムです。さらに、排出ガスを低減、クリーン化した環境に配慮した技術となっています。

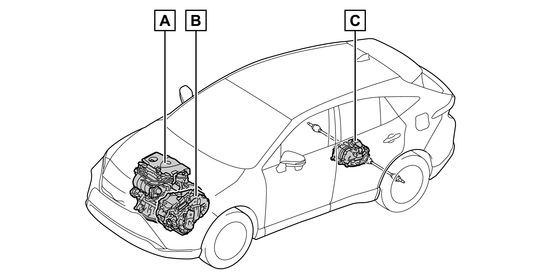

システムの構成部品

イラストは説明のための例であり、実際とは異なります。

  1. ガソリンエンジン
  2. フロント電気モーター
  3. リヤ電気モーター(4WD車)

停車時・発進時・低速走行時

停車中はガソリンエンジンを停止します。
発進時は電気モーターを使って発進します。
低速走行時や下り坂走行時もガソリンエンジンを停止し、電気モーターを使って走行します。

シフトレバーがN にあるときは駆動用電池への充電が行われません。

※:

駆動用電池の充電が必要なときやエンジン暖機中など、ガソリンエンジンが自動停止しないことがあります。(→ガソリンエンジンの自動停止について

通常走行時

主にガソリンエンジンを使用して走行します。
必要に応じて電気モーターを発電機として動かし、駆動用電池へ充電します。

急加速時

アクセルペダルを強く踏み込むと、ガソリンエンジンに加え、駆動用電池からも電気モーターに電力を供給し、電気モーターの出力を上げ、力強く加速します。

減速時・制動時(回生ブレーキ)

車輪が電気モーターを発電機として動かし、駆動用電池へ充電します。

知識

回生ブレーキについて

次の場合、車の運動エネルギーを電気エネルギーに変換し、駆動用電池へ充電すると共に減速力を得ることができます。

  • シフトレバーがD またはS で走行中に、アクセルペダルから足を離したとき

  • シフトレバーがD またはS で走行中に、ブレーキペダルを踏んだとき

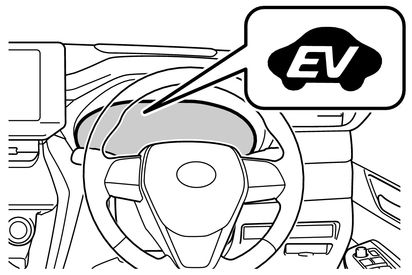

EV インジケーターについて

ガソリンエンジン停止中や、電気モーターの動力のみで走行しているときに、EV インジケーターが点灯します。

EVインジケーターの作動/非作動を設定できます。(→設定画面について, 設定画面について

ガソリンエンジンの自動停止について

車両状態に応じて、ガソリンエンジンは自動的に始動・停止します。
ただし、次の状態では自動停止しないことがあります。

  • ガソリンエンジン暖機中

  • 駆動用電池充電時

  • 駆動用電池の温度が高いとき、または低いとき

  • 暖房をかけているとき

※:

状況により、上記の他にもガソリンエンジンが自動停止しない場合があります。

駆動用電池の充電について

ガソリンエンジンの動力による充電や回生ブレーキにより、駆動用電池が充電されるため、車外からの充電は必要ありません。しかし、車両を長時間放置すると、少しずつ放電します。そのため少なくとも、2 ~ 3ヶ月に一度、約30 分間または16km ほど運転してください。
万一、駆動用電池が完全に放電し、ハイブリッドシステムを始動できないときはトヨタ販売店にご連絡ください。

補機バッテリーの充電について

補機バッテリーの充電について

補機バッテリーあがり発生後や、交換などでターミナルを脱着したとき

ガソリンエンジンの自動停止が行われないことがあります。
自動停止しない状態が2 ~ 3 日続く場合は、トヨタ販売店へご連絡ください。

ハイブリッド車特有の音と振動について

ハイブリッド車は、READY インジケーターが点灯し、走行可能な状態でも、通常の車のように、エンジン音や振動がないことがあるため、走行可能な状態であることに気が付かない場合があります。安全のため、駐車時はパーキングブレーキをかけて、確実にシフトレバーをPにしてください。

ハイブリッドシステム始動後は、次のような音や振動が発生する場合がありますが、異常ではありません。

  • エンジンルームからのモーター音

  • ハイブリッドシステム始動時や停止時に聞こえる車両後方および駆動用電池からの音

  • ハイブリッドシステム始動時および停止時に車両後方から聞こえる“コトン”、“カチッ”などの高電圧リレーの音

  • バックドアを開けたときに聞こえる作動音

  • ガソリンエンジンの始動・停止時や低速走行時、およびアイドリング中にトランスミッション付近から聞こえる音

  • 急加速時のエンジン音

  • ブレーキペダルを踏んだときや、アクセルペダルをゆるめたときに聞こえる回生ブレーキの音

  • ガソリンエンジンの始動・停止による振動

  • リヤシート下部にある吸入口から聞こえるファンの音

メンテナンスや修理・廃車について

お車のメンテナンスや修理・廃車の際は必ずトヨタ販売店にご相談ください。特に廃車する場合は、トヨタ販売店を通じて駆動用電池の回収を行っていますので、ご協力ください。

車両接近通報装置

ガソリンエンジンが停止した状態での走行時、車両の接近を周囲の人に知らせるため、車速に応じた音階で音を鳴らします。車速が約25km/h をこえると消音します。

知識

車両接近通報装置について

次のような場合は、周囲の人に通報音が聞こえにくくなることがあります。

  • 周囲の騒音が大きい場合

  • 雨または強風の場合

また、車両接近通報装置は車両前側にあるので、車両前方と比較して、車両後方は聞こえにくくなることがあります。

マルチインフォメーションディスプレイに「車両接近通報装置故障 販売店で点検してください」が表示されたとき

車両接近通報装置に異常があるおそれがあります。トヨタ販売店に連絡してください。

先読みエコドライブ(ナビゲーションシステム装着車)

※:

メーカーオプション

本システムは走行の状況や交通情報をもとに作動し、優れた実燃費に貢献する機能です。

  • T-Connectナビゲーションシステム装着車:

    先読みエコドライブの詳細については、別冊「ナビゲーションシステム取扱書」を参照してください。

  • エントリーナビキットまたはT-Connectナビキット装着車:

    先読みエコドライブの詳細については、別冊「ナビゲーション取扱書」 を参照してください。

先読み減速支援

  • ナビゲーションシステムに登録された先読み減速支援地点に車両が近づくと、マルチインフォメーションディスプレイ上のエコアクセルガイド(→エコアクセルガイド/エコジャッジ, エコアクセルガイド/エコジャッジ)の「アクセル操作の目安」()の表示が消え、余分な加速をし続けないように支援します。

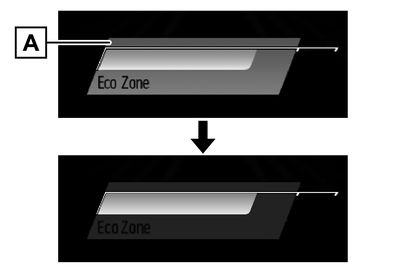

    • 4.2 インチディスプレイ装着車

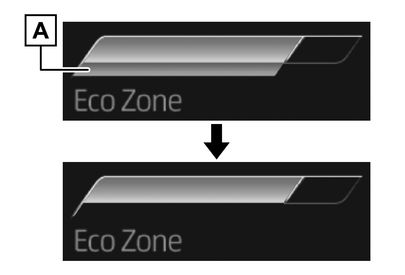

    • 7 インチディスプレイ装着車

  • アクセルペダルを離したあとに、走行状況に応じてエンジンブレーキ力を高め、より効率的に駆動用電池を充電します。

先読みSOC 制御

※:

SOCは駆動用電池残量です。

ナビゲーションシステムでのルート案内中、電力を効率よく使用して走行するために、経路や交通情報などのデータをもとに、次のような制御が働きます。

  • 途中に長い下り坂がある場合は、下り坂手前から駆動用電池の残量を減らしておくことで、下り坂走行中の回生ブレーキによる充電容量を確保します。

  • 渋滞が予想される場合は、渋滞路での駆動用電池残量の低下により、強制的にエンジンをかけて充電する頻度を減らすために、渋滞手前から駆動用電池残量を確保しておきます。
