バックガイドモニターは、車両に取り付けたバックカメラの映像を表示させることで、駐車時などの後退操作を補助する装置です。
エンジンスイッチ<パワースイッチ>がONの状態で、シフトレバーをR にすると、バックガイドモニターの画面が表示されます。

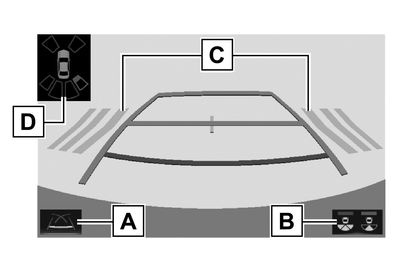

- バックビュー

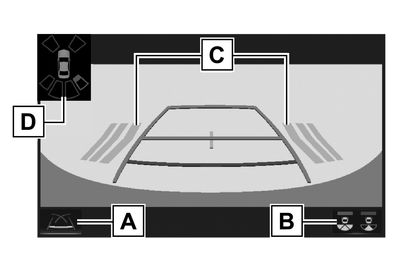

- ワイドバックビュー
- 画面モード切り替えスイッチ
グレード、オプションなどにより、装備の有無があります。
バックガイドモニターは、車両に取り付けたバックカメラの映像を表示させることで、駐車時などの後退操作を補助する装置です。
本文中で使用している画面のイラストは例であり、イラストと実際に映し出される映像では車両の映り込みなどが異なることがあります。
バックガイドモニターは、車両周囲確認を補助する装置です。必ず後方や周囲の安全を直接確認しながら運転してください。
カメラのレンズの特性により、画面に映る人や障害物は、実際の位置や距離と異なります。
エンジンスイッチ<パワースイッチ>がONの状態で、シフトレバーをR にすると、バックガイドモニターの画面が表示されます。
バックガイドモニターが表示されます。
グレード、オプションなどにより、装備の有無があります。
グレード、オプションなどにより、装備の有無があります。
シフトレバーがR のときにバックビュー/ワイドバックビューを表示できます。
乗車人数・積載量・路面の勾配などにより、画面のガイド線の示す位置はかわります。必ず後方や周囲の安全を直接確認しながら運転してください。
クリアランスソナー、リヤクロストラフィックアラートの表示は、カメラ映像に重畳して表示しているため、周囲の明るさや色などによっては見えにくい場合があります。
ガイド線表示モード切り替えスイッチを選択するごとに、表示モードが切り替わります。

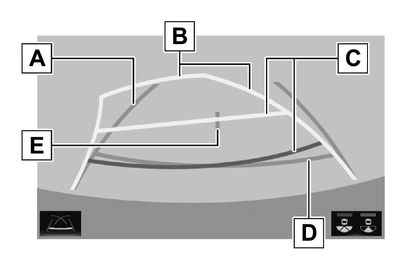

ハンドル操作に連動した予想進路線などが表示されます。
実際の車幅より広く表示します。
直進状態になっているときは、予想進路線と重なります。
予想進路線と連動します。
バンパー後端の中心位置から約0.5m 先(赤色)・約1m 先(黄色)を示します。
バンパー後端から約0.5m 先(青色)を示します。
乗車人数・積載量などにより、画面のガイド線の示す位置は変わります。必ず後方や周囲の安全を直接確認しながら運転してください。
ハンドルがまっすぐ(直進状態)で車幅延長線と予想進路線がずれている場合は、トヨタ販売店で点検を受けてください。
車幅延長線は、実際の車幅より広く表示されます。後退するときは、必ず後方や周囲の安全を直接確認しながら運転してください。

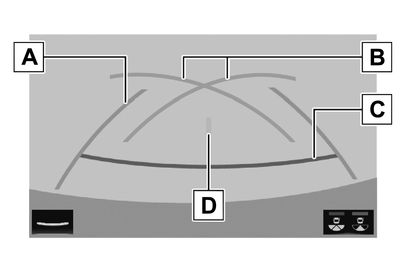

ハンドルの切り返し点(駐車ガイド線)が表示されます。予想進路線表示を必要とせずに駐車できる、車両感覚に慣れた方におすすめします。
実際の車幅より広く表示します。
駐車時にハンドルを操作する位置の目安です。
バンパー後端から約0.5m 先(赤色)を示します。
乗車人数・積載量などにより、画面のガイド線の示す位置はかわります。必ず後方や周囲の安全を直接確認しながら運転してください。
車幅延長線は、実際の車幅より広く表示されます。後退するときは、必ず後方や周囲の安全を直接確認しながら運転してください。

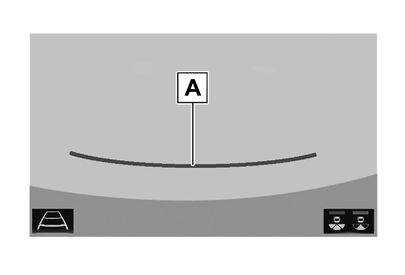

距離目安線のみ表示されるモードです。ガイド線を必要としない方におすすめします。
バンパー後端から約0.5m 先(赤色)を示します。
乗車人数・積載量などにより、画面のガイド線の示す位置はかわります。必ず後方や周囲の安全を直接確認しながら運転してください。
以下の手順と逆方向の駐車スペースに駐車するときは、ハンドル操作がすべて左右逆になります。
以下の手順と逆方向の駐車スペースに駐車するときは、ハンドル操作がすべて左右逆になります。
