バックガイドモニターの機能とはたらき

バックガイドモニターは、車両に取り付けたバックカメラの映像を表示させることで、駐車時などの後退操作を補助する装置です。

警告

カメラのレンズの特性により、画面に映る人や障害物は、実際の位置や距離と異なります。

バックガイドモニター画面の表示条件

パワースイッチがON の状態でシフトポジションをR にすると、バックガイドモニターの画面が表示されます。

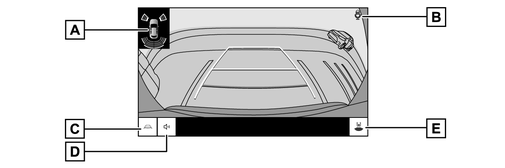

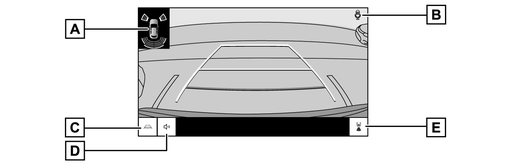

ガイド画面を表示する

シフトポジションをRにします。

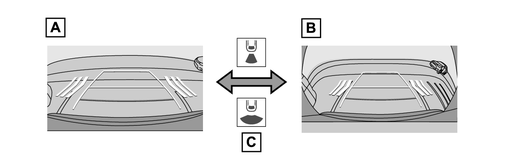

画面モード切りかえボタンを押すたびにモードが切りかわります。

バックビュー

ワイドバックビュー

警告

乗車人数、積載量、路面の勾配などにより、画面のガイド線の示す位置はかわります。必ず後方や周囲の安全を直接確認しながら運転してください。
クリアランスソナーの表示は、カメラ映像に重畳して表示しているため、周囲の明るさや色などによっては見えにくい場合があります。

バックガイドモニターを解除する

シフトポジションをR 以外にすると、バックガイドモニターは解除されます。

ガイド線表示モードの切りかえ

ガイド線切りかえボタンを選択するごとに、表示モードが切りかわります。

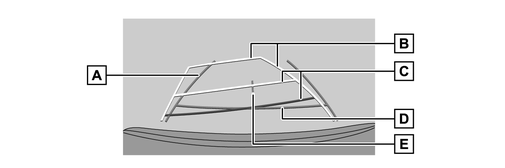

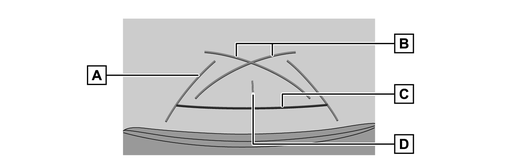

予想進路線モード

ハンドル操作に連動した予想進路線などが表示されます。

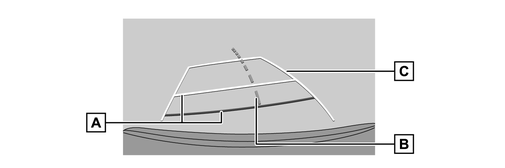

駐車ガイド線モード

ハンドルの切り返し点（駐車ガイド線）が表示されます。予想進路線表示を必要とせずに駐車できる、車両感覚に慣れた方におすすめします。

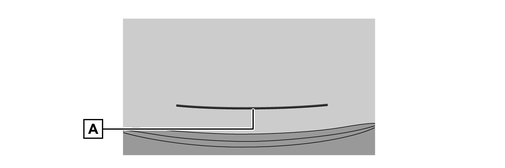

距離目安線モード

距離目安線のみ表示されるモードです。ガイド線を必要としない方におすすめします。

車両中央予想進路線表示モード

ハンドル操作に連動して、予想進路線や車両中央線の目安などが表示されます。

またリヤバンパーの中心を、看板やポールなどの目印に寄せる場合に使用します。

知識

バックドアが閉じていないとガイド線は表示されません。
クリアランスソナーは作動対象の接近をお知らせする機能であり、画面に作動対象検知方向の映像が映ることはありません。
クリアランスソナーの表示位置とカメラ映像に映し出される作動対象の位置は合わないことがあります。

警告

後方車幅延長線は、実際の車幅より広く表示されます。後退するときは、必ず後方や周囲の安全を直接確認しながら運転してください。

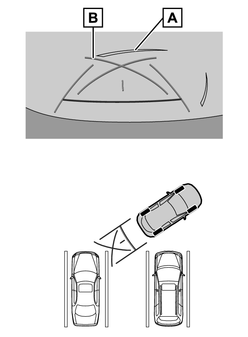

予想進路線モードを使用して駐車する

次の手順と逆方向の駐車スペースに駐車するときは、ハンドル操作はすべて左右逆です。

シフトポジションをR にします。

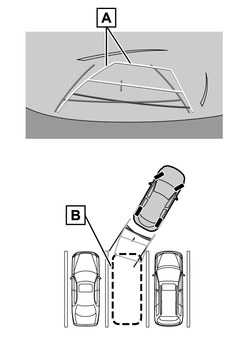

予想進路線が駐車スペースの中に入るようにハンドルを操作して、ゆっくり後退します。
1. 予想進路線
2. 駐車スペース

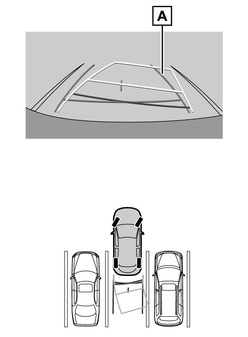

車の後部が駐車スペースの中に入ったら、車幅延長線が駐車スペース左右の区画線のあいだに入るようにハンドルを操作します。
1. 車幅延長線
車幅延長線と駐車スペースの区画線が平行になったら、ハンドルをまっすぐにして、車が駐車スペースにすべて入るまで、ゆっくり後退します。
適切な位置で停車し、駐車を終えます。

駐車ガイド線モードを使用して駐車する

シフトポジションをRにします。
駐車ガイド線が駐車スペースの区画線に合うまで後退したら止まる。
1. 駐車場の区画線
2. 駐車ガイド線
ハンドルをいっぱいにまわして、ゆっくり後退します。
車が駐車スペースと平行になったら、ハンドルをまっすぐにして、車が駐車スペースにすべて入るまで、ゆっくり後退します。
適切な位置で停車し、駐車を終えます。

バックガイドモニターの注意点

運転時の注意事項

バックガイドモニターは、後退操作を補助する装置です。後退するときは、必ず後方や周囲の安全を直接確認してください。お守りいただかないと、車をぶつけるなど思わぬ事故を引き起こすおそれがあります。バックガイドモニターを使用するときは次のことをお守りください。

警告

画面だけを見ながら後退することは絶対にしないでください。画面に映っている映像と実際の状況は異なることがあり、画面だけを見て後退すると車をぶつけたり、思わぬ事故を引き起こすおそれがあります。特に周辺に駐車している車や障害物などに接触しないようにしてください。後退するときは、必ず目視やミラーなどで後方や周囲の安全を直接確認してください。
後退するときは、ブレーキペダルを踏んで速度調整しながら、ゆっくり後退してください。
周辺の車両や障害物、人などに接触しそうなとき、または路肩に乗り上げそうになったときは、ブレーキペダルを踏んで停車してください。
バックガイドモニターの各モードの操作手順はあくまでも一例であり、駐車時の道路事情、路面、車の状況などにより、ハンドル操作のタイミングや操作量は異なります。以上のことを十分理解した上で、バックガイドモニターをご使用ください。
駐車するときは、必ず駐車スペースに車を駐車できるかを確認してから後退してください。
次のような状況では、バックガイドモニターを使用しないでください。
- 雪道、凍結した道などのすべりやすい路面
- タイヤチェーン、応急用タイヤを使用しているとき
- バックドアが完全に閉まっていないとき
- カーブや坂道など平坦やまっすぐではない道路
- タイヤをメーカー指定のものから交換しているとき
- サスペンションを改造しているとき
外気温が低い場合、画面が暗くなったり、映像がうすれたりすることがあります。特に動いているものの映像が歪む、または画面から見えなくなることがあるため、必ず周囲の安全を直接目で確認しながら運転してください。
タイヤサイズを変更した場合、画面に表示されるガイド線の位置に誤差が生じることがあります。
カメラのレンズの特性により、画面に映る人や障害物は、実際の位置や距離と異なります。

注意

カメラが正しく作動せず、画面が次のように表示されることがあります。
- シフトポジションをRにしたときに、画面の一部、もしくはすべてが黒映像で表示される
- シフトポジションをRにしたときに、カメラ映像に切りかわらない
- シフトポジションをR以外にしたときに、カメラ映像が表示されたままになる
- カメラ映像にガイド線などが表示されず、着目マークや注意文が表示される

画面に映る範囲

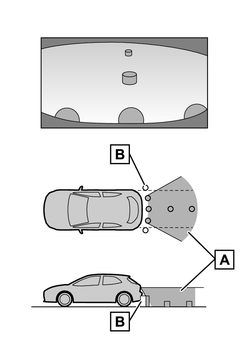

バックビュー

画面に映るエリア
画面には映らない障害物

バックガイドモニターは、バンパー後端から車の後方が映ります。

バンパーの両端付近は映りません。

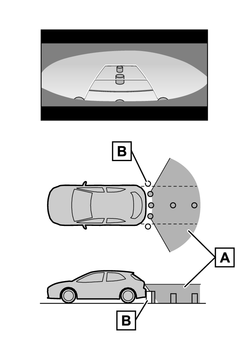

ワイドバックビュー

画面に映るエリア
画面には映らない障害物

バックガイドモニターは、バンパー後端から車の後方が映ります。

バンパーの両端付近は映りません。

知識

字光式ナンバープレートを装着していると、画面上に映り込むことがあります。

警告

車や路面の状況により、映る範囲は異なることがあります。
バンパーの両端付近やバンパーの下にあるものは映りません。
カメラより高い位置にあるものについては、モニターに映らないことがあります。

カメラの位置

バックガイドモニターのカメラは、図の位置にあります。

カメラのお手入れ方法

カメラに水滴、雪、泥などの異物や汚れが付着していると、鮮明な画像を見ることができません。この場合、大量の水でカメラの汚れを流し、水で湿らせたやわらかい布でカメラレンズをふき取ってください。

注意

バックガイドモニターが正常に作動しなくなるおそれがあります。次のことにご注意ください。
- カメラ部を強くたたいたり、ものをぶつけるなど、強い衝撃を与えないでください。カメラの位置、取り付け角度がずれるおそれがあります。
- カメラ部は防水構造となっています。取りはずし、分解、改造をしないでください。
- カメラレンズを洗うときは、大量の水でカメラの汚れを流したあと、水で湿らせたやわらかい布でカメラレンズをふき取ってください。カメラレンズを強くこするとカメラレンズが傷付いて、鮮明な画像を見ることができなくなるおそれがあります。
- カメラのカバーは樹脂です。有機溶剤、ボデーワックス、油膜取り剤、ガラスコート剤などを付着させないでください。付着したときは、すぐにふき取ってください。
- 寒いときにお湯をかけるなどして急激な温度変化を与えないでください。
- 洗車時に高圧洗浄機でカメラやカメラ周辺に直接水を当てないでください。強い水圧により衝撃が加わり、装置が正常に作動しなくなるおそれがあります。
カメラ部をぶつけたときは、カメラの故障などのおそれがあります。早めにトヨタ販売店で点検を受けてください。

画面と実際の路面との誤差

距離目安線や車幅延長線と駐車スペースの区画線が画面では平行に見えても、実際は平行ではないことがあります。必ず直接確かめてください。
車幅延長線と駐車スペース左右の区画線の間隔が画面では左右均等に見えても、実際は左右均等ではないことがあります。必ず直接確かめてください。
距離目安線は、平らな路面に対しての距離の目安を示しています。そのため、次の状態のときは、画面のガイドと実際の路面上の距離や進路に誤差が生じます。

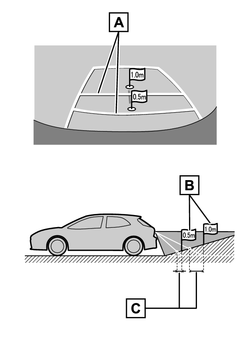

急な上り坂が後方にあるとき

実際の距離より手前に距離目安線が表示されます。そのため、上り坂にある障害物は実際より遠くに見えます。同様にガイド線と実際の路面上の進路にも誤差が生じます。

距離目安線
実際の距離
誤差

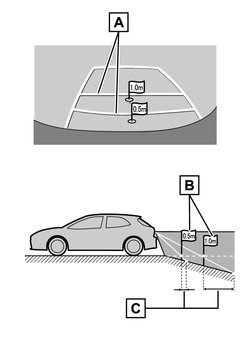

急な下り坂が後方にあるとき

実際の距離よりうしろに距離目安線が表示されます。そのため、下り坂にある障害物は、実際より近くに見えます。同様にガイド線と実際の路面上の進路にも誤差が生じます。

距離目安線
実際の距離
誤差

車が傾いているとき

乗車人数、積載量などにより車が傾いているときは、実際の距離、進路と誤差が生じます。

誤差

立体物が近くにあるとき

予想進路線や距離目安線は路面に対して表示されているため、立体物の位置を判断できません。張り出しのある立体物（トラックの荷台のような障害物）が近くにあるときは、次のことにご注意ください。

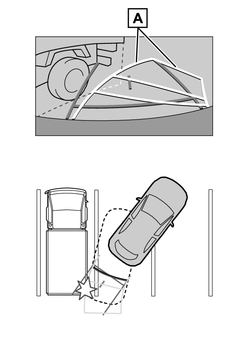

予想進路線について

後方や周囲の安全を直接確認してください。画面では、トラックの荷台が予想進路線の外側にあり、ぶつからないように見えても、実際は荷台が進路上に張り出しているためぶつかることがあります。

予想進路線

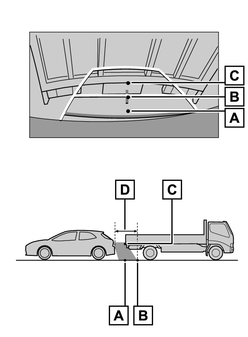

距離目安線について

後方や周囲の安全を直接確認してください。画面では、距離目安線によりの位置にトラックが駐車してあるように見えますが、実際にはの位置まで後退すると、ぶつかります。画面では、、の順に近く見えますが、実際の距離はとは同じ距離で、はとより遠い距離にあります。の距離は約1mです。

故障とお考えになる前に

次のような症状で気になったりお困りになったときは、考えられる原因と処置を参考に、もう一度確認してください。

処置をしても直らないときは、トヨタ販売店で点検を受けてください。

症状	考えられる原因	処置
画面が見にくい	夜間など暗いところで使用。レンズ付近の温度が高い、または低い。外気温が低いとき。カメラに水滴がついた。雨天時など湿度が高い。カメラ付近に異物（泥など）がついた。太陽やヘッドランプの光が直接カメラのレンズにあたった。蛍光灯、ナトリウム灯、水銀灯などの照明下で使用した。	車両周囲の状況を直接確認しながら、運転してください。（カメラおよびその周辺環境が改善されてから、再びバックガイドモニターをご使用ください。）バックガイドモニターの画質調整の方法は、マルチメディア画面の調整と同じです。
画面が不鮮明	カメラのレンズに水滴、雪、泥など異物や汚れが付着している。	大量の水でカメラの汚れを流したあと、水で湿らせたやわらかい布でカメラレンズをふき取ってください。
画面がずれている	カメラ部に強い衝撃が与えられた。	トヨタ販売店で点検を受けてください。
ガイド線が大きくずれる	カメラの位置がずれている。	トヨタ販売店で点検を受けてください。
ガイド線が大きくずれる	車が傾いているとき（重い荷物の積載やパンクしてタイヤ空気圧が低いときなど）。傾斜地で使用するとき。	車両周囲の状況を直接確認しながら、運転してください。
ハンドルが直進状態であるにも関わらず予想進路線が曲がっている（車幅延長線と予想進路線がずれる）	ステアリングセンサーの信号に異常が発生した。	トヨタ販売店で点検を受けてください。
ガイド線が表示されない	バックドアが開いている。	バックドアを閉める。直らない場合は、トヨタ販売店で点検を受けてください。
