シフトレバーがRのとき(バックモード)

メニュー


駐車時の安全確認を行うために、車両上方からの映像と後方カメラからの映像を表示するモードです。

画面を表示する

  1. シフトレバーをRにする。
    • 画面モード切り替えスイッチを押すたびにモードが切り替わります。

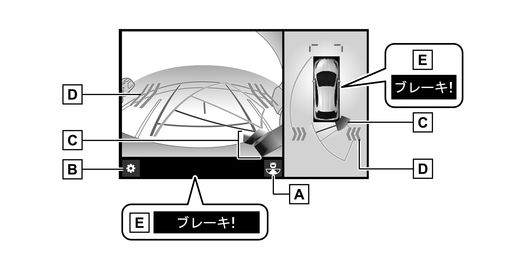

    • パノラミックビュー&バックビュー

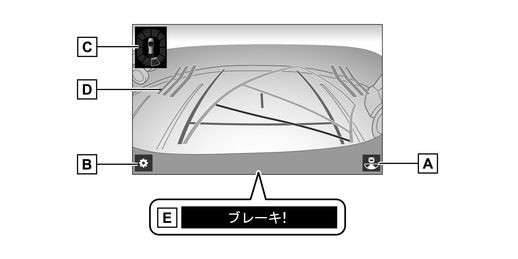

    • ワイドバックビュー

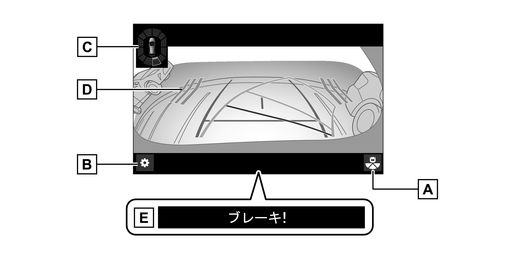

    • バックビュー

      1. 画面モード切り替えスイッチ
        パノラミックビュー&バックビュー/ワイドバックビュー/バックビューを切り替えます。
      2. カスタマイズ設定スイッチ
        ガイド線表示モード、車両のボディーカラー、クリアランスソナー表示などの設定を行います。(→カスタマイズ設定画面について
      3. クリアランスソナー
        クリアランスソナーがONのとき、クリアランスソナーが障害物を感知すると、画面にインジケーターが表示されます。(クリアランスソナーについては、別冊「取扱書」をご覧ください。)
        • パノラミックビュー&バックビュー画面には、クリアランスソナーのインジケーターが3Dで表示されます。

      4. RCTA(リヤクロストラフィックアラート)
        後側方からの接近車両や障害物を後側方レーダーで検知すると、画面にインジケーターが表示されます。(RCTA(リヤクロストラフィックアラート)については、別冊「取扱書」をご覧ください。)
      5. PKSB(パーキングサポートブレーキ)
        衝突の可能性がある障害物を感知すると、画面にメッセージが表示されます。(PKSB(パーキングサポートブレーキ)については、別冊「取扱書」をご覧ください。)

知識

  • クリアランスソナーの3D表示や検知開始距離はカスタマイズ設定で変更することができます。(→カスタマイズ設定画面について

  • シフトレバーがRのときにカメラスイッチを押すと、パノラミックビュー&フロントビューに切り替えることができます。

  • Advanced Park作動時は異なる画面が表示されます。詳しくは別冊「取扱書」をご覧ください。

警告

  • 乗車人数・積載量・路面の勾配などにより、画面のガイド線の示す位置はかわります。必ず後方や周囲の安全を直接確認しながら運転してください。

  • クリアランスソナー、RCTA(リヤクロストラフィックアラート)の表示は、カメラ映像に重畳して表示しているため、周囲の明るさや色などによっては見えにくい場合があります。

ガイド線表示モードについて

ガイド線表示モードはカスタマイズ設定にて切り替えることができます。(→カスタマイズ設定画面について

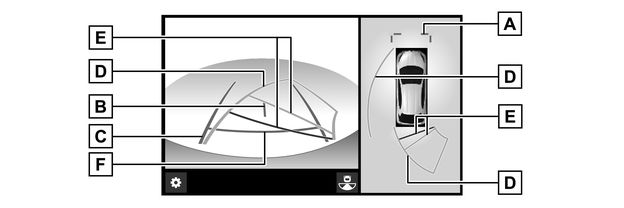

  • 予想進路線表示モード

    ハンドル操作に連動した予想進路線などが表示されます。

  • 駐車ガイド線表示モード

    ハンドルの切り返し点(駐車ガイド線)が表示されます。予想進路線表示を必要とせずに駐車できる、車両感覚に慣れた方におすすめします。

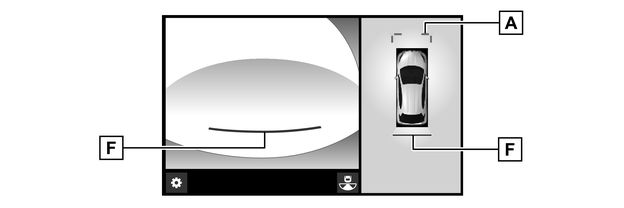

  • 距離目安線表示モード

    距離目安線のみ表示されるモードです。ガイド線を必要としない方におすすめします。

    1. 前方距離目安線
      車両前端から約1.0m先を示します。
    2. 車両中央線
      後方車幅延長線の中心位置を示します。
    3. 後方車幅延長線
      車をまっすぐ後退させたときの進路の目安を示します。
      • 実際の車幅より広く表示されます。

      • 直進状態になっているときは、予想進路線と重なります。(予想進路線表示モード)

    4. 予想進路線
      ハンドル操作と連動して、進路の目安を示します。(黄色)
    5. 後方距離目安線
      車の後方の距離を示します。
      • 予想進路線と連動します。

      • リヤバンパー後端の中心位置から約0.5m先(赤色)・約1m先(黄色)を示します。

    6. 後方距離目安線
      車の後方の距離を示します。
      • リヤバンパー後端から約0.5m先を示します。

    7. 駐車ガイド線
      もっとも後方へ小まわりしたときの進路の目安を示します。
      • 駐車時にハンドルを操作する位置の目安になります。

知識

  • バックドアが閉じていないとガイド線は表示されません。バックドアを閉じてもガイド線が表示されない場合は、トヨタ販売店で点検を受けてください。

警告

  • ハンドルがまっすぐ(直進状態)で車幅延長線と予想進路線がずれているときは、できるだけ曲り角・カーブ等がなく、渋滞の少ない道路を前進で約5分間以上走行してください。それでも直らない場合は、トヨタ販売店で点検を受けてください。

  • 後方車幅延長線は、実際の車幅より広く表示されます。後退するときは、必ず後方や周囲の安全を直接確認しながら運転してください。

駐車する

予想進路線表示モード

以下の手順と逆方向の駐車スペースに駐車するときは、ハンドル操作がすべて左右逆になります。

  1. シフトレバーをRにする。
  2. 予想進路線が駐車スペースの中に入るようにハンドルを操作して、ゆっくり後退する。
    1. 予想進路線
    2. 駐車スペース
  3. 車の後部が駐車スペースの中に入ったら、車幅延長線が駐車スペース左右の区画線の間に入るようにハンドルを操作する。
    1. 車幅延長線
  4. 車幅延長線と駐車スペースの区画線が平行になったら、ハンドルをまっすぐにして、車が駐車スペースにすべて入るまで、ゆっくり後退する。
  5. 適切な位置で停車し、駐車を終える。

駐車ガイド表示モード

以下の手順と逆方向の駐車スペースに駐車するときは、ハンドル操作がすべて左右逆になります。

  1. シフトレバーをRにする。
  2. 駐車ガイド線が駐車スペースの左端の区画線に合うまで後退したら止まる。
    1. 駐車場の区画線
    2. 駐車ガイド線
  3. ハンドルを右いっぱいにまわして、ゆっくり後退する。
  4. 車が駐車スペースと平行になったら、ハンドルをまっすぐにして、車が駐車スペースにすべて入るまで、ゆっくり後退する。
  5. 適切な位置で停車し、駐車を終える。
