FCユニットルームカバー

メニュー


ヒューズの交換・点検などを行うときに取りはずします。

警告

けがを防ぐために

カバーを取りはずす前に、パワースイッチをOFFにしてください。熱くなった部品でやけどをしたり、作動中の部品に巻き込まれて重大な傷害を受けるおそれがあり危険です。

注意

カバー取り付け後の確認

もとの場所に確実に取り付けられていることを確認してください。

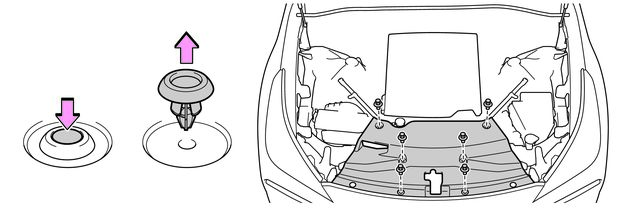

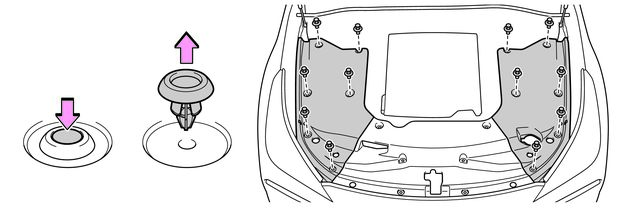

FCユニットルームカバーの取りはずし

  • 外側

  • 前側

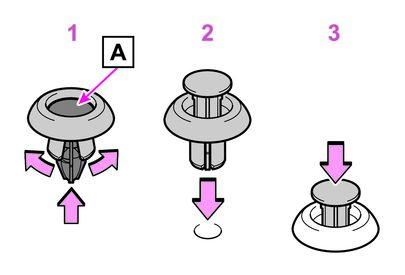

クリップの取り付け

  1. クリップの中央部分を押し上げる
  2. 挿し込む
  3. クリップ中央部分を押す

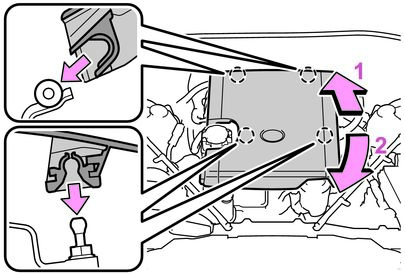

FCスタックカバーの取りはずし

FCスタックカバーを取りはずす

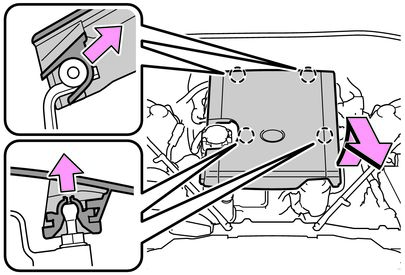

FCスタックカバーの取り付け

FCスタックカバーを取り付ける

  1. FCスタックカバーのうしろ側のフックを取り付ける
  2. FCスタックカバーの前側をピンに挿し込む
