マルチインフォメーションディスプレイ

メニュー


マルチインフォメーションディスプレイは、燃費に関する情報や、走行に関する各種の情報などを表示します。また、メーター操作スイッチの操作で、各システムの設定などを変更することもできます。

画面の見方

マルチインフォメーションディスプレイには、次の情報が表示されます。

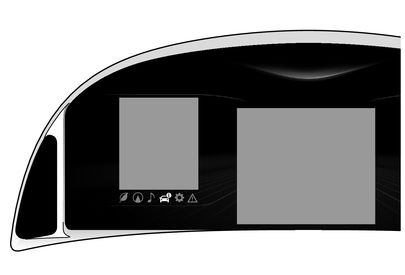

8インチディスプレイ装着車

  1. 運転支援システム情報表示部
    以外のメニューアイコンが選択されている状態で、次のシステムが作動しているとき、各システムの作動状況を表示します。
  2. 情報表示部
    メニューアイコンを切りかえることにより、さまざまな情報を表示することができます。
    また、車両の状況に応じて、各種の注意喚起やアドバイスなどが割り込み表示されます。
  3. メニューアイコン(→メニューアイコン一覧

12.3インチディスプレイ装着車

メニューアイコン(→メニューアイコン一覧)を切りかえることにより、さまざまな情報を表示することができます。

また、車両の状況に応じて、各種の注意喚起やアドバイスなどが割り込み表示されます。

知識

マルチインフォメーションディスプレイの作動条件

パワースイッチがONのとき

走行モードを切りかえたとき

選択した走行モードに従って、背景の一部表示色が変化します。(→走行モードを選択するには, スノーモードに切りかえるには

液晶ディスプレイについて

ディスプレイに小さな斑点や光点が表示されることがあります。これは液晶ディスプレイ特有の現象でそのまま使用しても問題ありません。

表示を切りかえるには

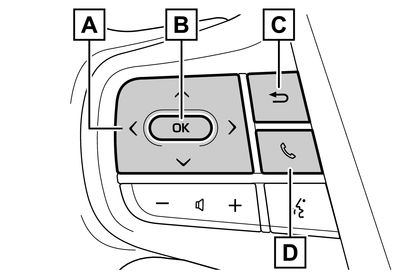

メーター操作スイッチを使って次のように操作します。

  1. 画面のスクロール・表示内容の切りかえ・カーソルの移動
  2. 短押し:決定
    長押し:リセット・詳細項目表示
  3. ひとつ前の画面にもどる
  4. 電話の発着信・履歴表示
    ハンズフリーシステムと連携して、発着信の表示や操作を行うことができます。ハンズフリーシステムについて詳しくは、別冊「ナビゲーションシステム取扱書」を参照してください。
※:

画面のスクロールや表示の切りかえなどが可能な画面では、スクロールバー、または表示可能な画面数を示す丸いアイコンが表示されます。

警告

走行中の警告

安全のため、メーター操作スイッチはできるだけ走行中に操作しないでください。メーター操作スイッチは、安全な場所に停車して操作してください。走行中に操作すると、ハンドル操作を誤るなど、思わぬ事故につながるおそれがあり危険です。また、走行中は画面を見続けないでください。

メニューアイコン一覧

メーター操作スイッチを操作してアイコンを選択することで、各アイコンに関連付けられた情報を表示することができます。

項目によっては状況に応じて自動で表示されます。

アイコン

表示される画面

走行情報表示画面(→走行情報表示画面について

運転支援機能情報表示画面(→運転支援機能情報表示画面について

ナビゲーションシステム連携表示(→ナビゲーションシステム連携表示(12.3インチディスプレイ装着車)

オーディオ連携画面(→オーディオ連携画面について

車両情報表示画面(→車両情報表示画面について

設定画面(→設定画面について

警告メッセージ表示画面(→警告メッセージ表示画面について

※1:

8インチディスプレイ装着車

※2:

12.3インチディスプレイ装着車

走行情報表示画面について

燃費に関するさまざまな情報を表示します。

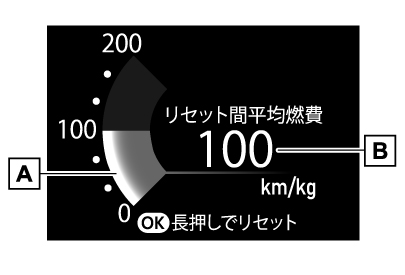

燃費グラフ

  1. 瞬間燃費
    現在の瞬間燃費を表示します。
  2. 平均燃費
    平均燃費をリセットするには、メーター操作スイッチのを長押しします。

平均燃費の表示は、メニューアイコンのから変更することができます。表示できる項目は次のとおりです。

  • 始動後平均燃費

    FCシステム始動後の平均燃費を表示します。

  • 充てん後平均燃費

    燃料充てん後の平均燃費を表示します。

FCシステムインジケーター(8インチディスプレイ装着車)

  1. チャージエリア
    回生ブレーキ機能により、エネルギーを回収している状態を示します。回生した電力は、駆動用電池を充電します。
  2. エコエリア
    エコ運転(環境に配慮した走行)をしている状態を示します。インジケーターのバー表示をエコエリアに保つことで、エコ運転が可能です。
  3. パワーエリア
    全開走行時など、エコ運転の範囲をこえている状態を示します。
※:

ここでの「回生」の意味は、運動エネルギーを電気エネルギーに変換することです。

次の場合、FCシステムインジケーターは作動しません。

  • READYインジケーターが点灯していないとき

  • シフトポジションがDまたはBrモード以外のとき

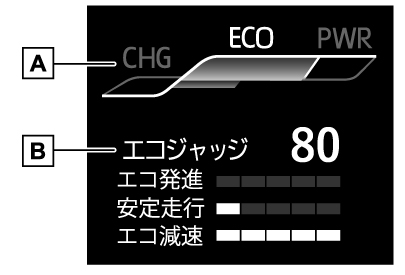

エコアクセルガイド/エコジャッジ

走行状況に適したアクセル操作の目安や、走行状況を評価して採点結果を表示します。

  • 8インチディスプレイ装着車

  • 12.3インチディスプレイ装着車

    1. エコアクセルガイド
    2. エコジャッジ

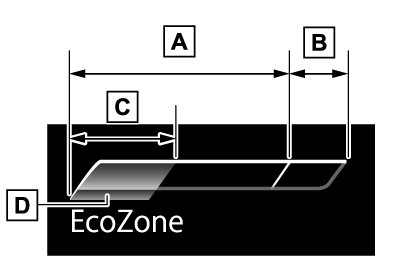

  • エコアクセルガイドの見方

    • 8インチディスプレイ装着車

    • 12.3インチディスプレイ装着車

      1. エコエリア
        エコ運転(環境に配慮した走行)をしている状態を示します。
      2. パワーエリア
        全開走行時など、エコ運転の範囲をこえている状態を示します。
      3. 現状のアクセル開度
      4. アクセル操作の目安
        発進・安定走行などの各走行状況に適したアクセル操作範囲の目安が、エコエリアの下側に青く表示されます。
        エコアクセルガイドの表示は、発進・安定走行などの走行状況に応じて変化します。
        アクセルペダルの操作を示す表示が、アクセル操作の目安をこえないように走行することで、環境に配慮した走行が、より容易に行えます。

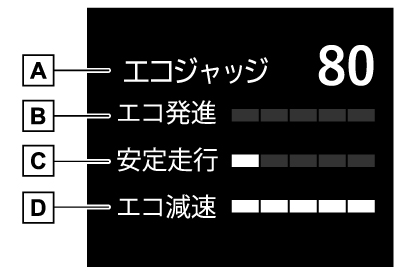

  • エコジャッジの見方

    なめらかな発進加速(エコ発進)・急な加減速のない安定した走行(安定走行)・スムーズな停車(エコ減速)という3つの観点から、走行状況をそれぞれ5段階で評価し、車両が停車するたびに100点満点で採点結果を表示します。

    1. 採点結果
    2. エコ発進の状況
    3. 安定走行の状況
    4. エコ減速の状況
      走行中は3つの走行状況がそれぞれのアイコンで表示されます。

    各採点項目のゲージは、それぞれ次の意味を示しています。

    状況

    表示

    未評価

    評価が低い

    評価が高い

    発進後、車速が約30km/hをこえるまで、エコジャッジの表示は開始されません。

    エコジャッジは発進するたびにリセットされ、新たに評価が開始されます。

    FCシステムを停止すると、今回の走行における総合的な採点結果が表示されます。(“今回の走行”の設定[→設定画面について]で“エコジャッジ”が選択されているときのみに表示されます)

知識

エコアクセルガイド/エコジャッジの作動条件

次の場合、エコジャッジとエコアクセルガイドの作動が停止します。

  • FCシステムインジケーターが作動していないとき

  • レーダークルーズコントロール(全車速追従機能付き)を使用しているとき

運転支援機能情報表示画面について

ナビゲーションシステム連携表示

ナビゲーションシステムと連携して次の情報を表示します。

  • 目的地案内

  • コンパス(ノースアップ/ヘッディングアップ表示)

ナビゲーションシステム連携表示(12.3インチディスプレイ装着車)

ナビゲーションシステムと連携して次の情報を表示します。

  • 目的地案内

  • コンパス(ノースアップ/ヘッディングアップ表示)

オーディオ連携画面について

オーディオソースの選択、選曲などの操作を行うことができます。

車両情報表示画面について

ドライブインフォメーション

“ドライブインフォ項目選択”の設定で選択した項目(平均車速・走行距離・走行時間)を上下に2つ、表示させることができます。

各情報の内容は、“ドライブインフォタイプ”の設定(始動後・リセット間)との組み合わせによって変化します。(→設定画面について

表示される情報は、参考としてご利用ください。

表示できる組み合わせは次のとおりです。

  • 始動後

    • 平均車速:FCシステム始動後の平均車速を表示

    • 走行距離:FCシステム始動後の走行距離を表示

    • 走行時間:FCシステム始動後の経過時間を表示

    ※:

    FCシステムを始動するたびに、表示がリセットされます。

  • リセット間

    • 平均車速:リセット後の平均車速を表示

    • 走行距離:リセット後の走行距離を表示

    • 走行時間:リセット後の経過時間を表示

    ※:

    を押し続けるとリセットされます。

タイヤ空気圧

タイヤが装着されている位置ごとに、現在のタイヤ空気圧を表示します。

設定画面について

変更できる項目(メーター表示)

  • 言語

    マルチインフォメーションディスプレイに表示される言語を変更することができます。

  • (走行情報表示画面設定)

    次の設定を変更することができます。

  • (オーディオ設定)

    画面の表示・非表示を変更することができます。

  • (車両情報表示画面設定)

    • 表示コンテンツ

      次の設定を変更することができます。

      エネルギーモニター:

      エネルギーモニター(→エネルギーモニターの見方)の表示・非表示を変更することができます。

    • ドライブインフォタイプ

      ドライブインフォメーション(→ドライブインフォメーション)に表示する項目の種類を“始動後”・“リセット間”から選択することができます。

    • ドライブインフォ項目選択

      ドライブインフォメーション画面の上段・下段に表示する項目を“平均車速”・“走行距離”・“走行時間”から、それぞれ選択することができます。

  • 今回の走行

    パワースイッチをOFFにしたときに表示される情報を選択することができます。

  • 割込表示

    割り込み表示される項目の表示・非表示を、項目ごとに変更することができます。

  • マルチインフォメーションディスプレイの消灯

    マルチインフォメーションディスプレイの表示をオフにすることができます。
    再度表示させるにはメーター操作スイッチのいずれかのスイッチを押してください。

  • 表示設定初期化

    メーターの表示設定を初期状態にもどすことができます。

知識

設定画面の操作について
  • 設定画面操作中に次の状況になると操作が一時中断されます。

    • 警告メッセージが表示されたとき

    • 走行し始めたとき

  • 車両に装着されていない機能の設定項目は表示されません。

  • 設定変更の対象となる機能がOFFになっているときは、関連する設定項目も選択不可になります。

注意

ディスプレイの設定を変更するとき

補機バッテリーあがりを起こす可能性がありますので、確実にFCシステムが作動している状態で実施してください。

提案サービス機能

状況に応じて運転者に提案メッセージを表示する機能です。提案メッセージが表示されたときにメーター操作スイッチを操作することで、提案された内容を直接操作することができます。

ヘッドランプ点灯提案

周囲が暗いとき、車速5km/h以上でランプスイッチが消灯またはのまましばらく走行すると、ヘッドランプの点灯を提案するメッセージを表示します。

ヘッドランプ消灯提案

パワースイッチをOFFにしたあとにランプスイッチがAUTOの状態でヘッドランプを点灯したまましばらく車内にいると、ヘッドランプの消灯を提案するメッセージを表示します。

ランプスイッチがAUTOのとき:このとき“はい”を選択すると、ヘッドランプが消灯します。

パワースイッチをOFFにしてからメッセージが表示されるまでのあいだに運転席のドアを開けたときは、提案メッセージが表示されません。

窓閉め提案(ワイパー連動)

雨が車内に入ることを防ぐために、ドアガラスが開いている状態でワイパーが動き始めるとドアガラスを閉める提案メッセージを表示します。このとき“はい”を選択すると、開いているすべてのドアガラスが閉まります。

ウインドウロック解除提案

ウインドウロックスイッチ(→誤操作を防止するには(ウインドウロックスイッチ))をONにした状態で運転席ドアのパワーウインドウスイッチで運転席以外のドアガラスを閉めようとすると、ウインドウロックスイッチをOFFにする提案メッセージを表示します。
