ETC2.0ユニットの操作

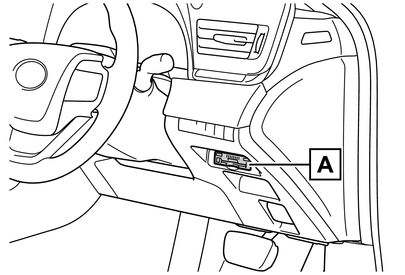

運転席右下にあります。
パワースイッチをアクセサリーモードまたはONモードにすると、ETC2.0ユニットの電源が入ります。

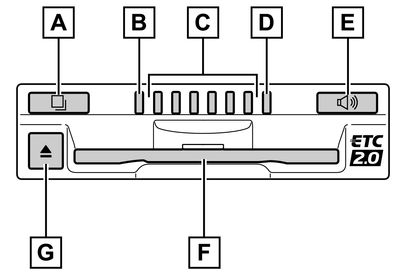

1. ETC2.0ユニット

1. 利用履歴確認スイッチ
2. 緑ランプ
3. スピーカー部
4. 橙ランプ
5. 音量調整スイッチ
6. ETCカード挿入口
7. イジェクトスイッチ

ETCカードはお客様にて、別途お申し込みが必要です。

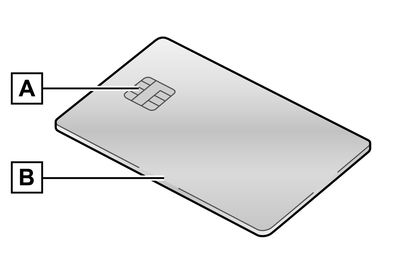

1. 金属端子（ICチップ）
2. ETCカード

ETCカードの金属端子部はきれいに見えても手の脂や化粧品等で汚れている場合があります。このようなカードを使い続けると、ETC2.0ユニット内部のカード接点に汚れが転写、堆積する場合があり、ETC2.0ユニットでETCカードを認証できずエラーが発生したり、ETCゲートの開閉バーが開かなくなるおそれがあります。そのため、ETC2.0ユニット内部のカード接点部をきれいに保つ必要がありますので、定期的にクリーニングカードでの清掃をおすすめします。以下のような症状がでた場合には、必ずクリーニングカードでのETC2.0ユニットの清掃と、きれいで乾いた柔らかい布でのETCカードの金属端子部の清掃を実施してください。

1. FCシステムを始動する。

   • ETC2.0ユニットの電源が入り、緑ランプと橙ランプが同時に点灯し、しばらくすると消灯します。

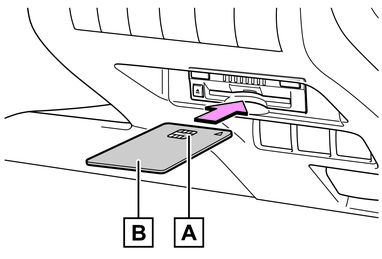

2. フタを開け、図のように正しい挿入方向で、ETCカードをETC2.0ユニットにしっかり差し込む。



   1. 金属端子（ICチップ）
   2. ETCカード

   • 「ピッ」とブザー音が出力され、緑ランプが点滅します。

3. ETCカードが認証される。

   • 正しく認証された場合

   • 音声案内

     • ETCカード有効期限が翌月以降のとき
       「ポーン ETCカードが挿入されました」

     • ETCカード有効期限が当月のとき
       「ポーン ETCカードの有効期限は今月末です カードをお確かめください」

   • 画面表示

     • ETCカード有効期限が翌月以降のとき
       「ETCカードが挿入されました」

     • ETCカード有効期限が当月のとき
       「ETCカードの有効期限は今月末です カードをお確かめください」

   • ETC2.0ユニット
     緑ランプが点灯したまま。

   • 正しく認証されなかった場合

   • 橙ランプが点滅し、エラー発話と統一エラーコードが画面に表示されます。（→統一エラーコード一覧について）
     いったんETCカードを抜き、挿入方向を確認して再度差し込んでみてください。それでもエラーコードが通知された場合は、「統一エラーコード一覧」の対処方法にしたがってください。対処を実施してもエラーが続くときは、トヨタ販売店に相談をしてください。

4. フタを閉める。

ETCカードを挿入したとき、またはETCカード挿入状態でパワースイッチをアクセサリーモードまたはONモードにすると、次のように有効期限切れ通知が行われます。

音声案内
「ポーン　ETCカードの有効期限が切れています」

画面表示
「ETCカードの有効期限が切れています」

ETC2.0ユニット

ランプ表示：緑ランプが点灯したまま

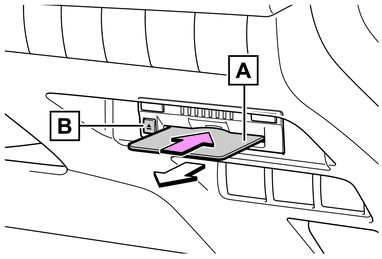

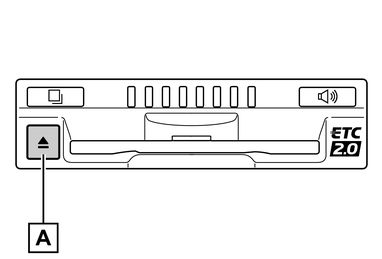

1. 車を停車し、FCシステムを停止させる前にETC2.0ユニットのイジェクトスイッチを押す。



   1. イジェクトスイッチ

   • ETCカードを抜く前に、FCシステムを停止すると、カード抜き忘れをお知らせする音声案内が、ETC2.0ユニットより出力されます。（→カード抜き忘れ警告について）

2. ETC2.0ユニットからETCカードを抜く。

ETCカードを抜く前に、FCシステムを停止すると、ETC2.0ユニットから「ピーッ、カードが残っています」と音声が出力されます。

ETC2.0ユニット内部のカード接点部が汚れている可能性があった場合、FCシステムを停止すると、ETC2.0ユニットから「ピッピッ、ETCのカード接点が汚れている可能性があります。クリーニングカードを使用してください。」と音声が出力されます。

ETCカードへのデータ書込みエラーがあった場合、カードを抜くか、または、FCシステムを停止すると、ETC2.0ユニットから「ピーッ、ETC利用時にカードに書き込みできませんでした。高速道路をご利用中の方は、一般レーンを走行してください。コード11。」と音声が出力されます。

走行中は、次のようにETC2.0ユニットのランプ表示と通知が行われます。ただし、運転者は走行中にランプ表示を見ないでください。思わぬ事故につながるおそれがあります。

1. 開閉バー
2. 予告アンテナ／ETCカード未挿入お知らせアンテナ
3. 進行方向

• 通信が正常に行われた場合

  ETC2.0ユニット

  ランプ表示：緑ランプ点灯したまま

  通知音：「ピンポン」

  ※:

  ETCカード未挿入お知らせアンテナを通過したときは通知されません。

• 通信が正常に行われなかった場合

  橙ランプが点滅し、統一エラーコードが画面に表示されます。（→統一エラーコード一覧について）

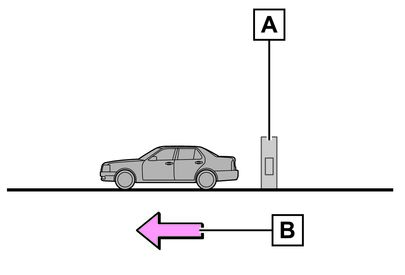

1. 開閉バー
2. 進行方向

• 通信が正常に行われた場合

  ETC2.0ユニット

  ランプ表示：緑ランプ点灯したまま

  通知音：「ピンポン」

  通行料金が画面表示と音声で案内されます。

• 通信が正常に行われなかった場合

  橙ランプが点滅し、統一エラーコードが画面に表示されます。（→統一エラーコード一覧について）

有料道路の利用日および通行料金を音声で確認できます。
ETCカードが挿入され、緑ランプが点灯している状態で停車中に利用できます。

1. 利用履歴確認スイッチを押す。



   1. 利用履歴確認スイッチ

   • 最新の利用履歴が音声で案内されます。

   • 押すごとに、古い利用履歴に切り替わります。なお、最も古い利用履歴の次は、最新の利用履歴に切り替わります。

   • 利用履歴発話中は、緑ランプが点滅します。

   • 案内終了後、約1秒以上たってからスイッチを押した場合は、最新の利用履歴から案内されます。

ETC2.0ユニットから出力される音声案内の音量を調整することができます。

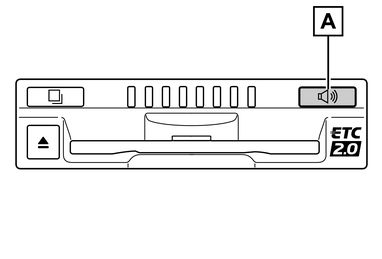

1. 音量調整スイッチを押す。



   1. 音量調整スイッチ

   • 音量は、スイッチを押すごとに音量0から音量4まで1ずつ切り替わり、音量4の次は音量0になります。

   • 音量1から音量4に調整したときは、ETC2.0ユニットから「音量○○です」と音声案内が出力されます。

   • 音量0に調整したときは、ETC2.0ユニットから「音声案内を中止します」と音声案内が出力されます。

ETC2.0ユニットでのセットアップ情報を音声で確認できます。
