エネルギーモニター/燃費画面/エアピュリフィケーション画面

メニュー


FCシステムの状態や燃費に関する情報を、マルチインフォメーションディスプレイおよびマルチメディア画面に表示します。

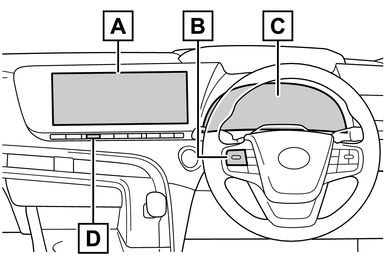

システムの構成部品

  1. マルチメディア画面
  2. メーター操作スイッチ
  3. マルチインフォメーションディスプレイ
  4. MENUスイッチ

エネルギーモニターの見方

車両の駆動状況、FCシステムの作動状況、およびエネルギーの回収状況を確認できます。

表示について

エネルギーの流れに応じて矢印が表示されます。エネルギーの流れがないときは矢印は表示されません。

矢印の色は次のように変化します。

緑:電気エネルギーを回収・充電しているとき

黄:電気エネルギーを使用しているとき

赤:FCシステムの動力を使用しているとき

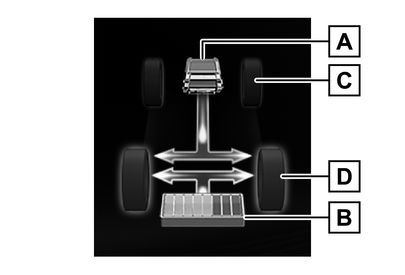

  • マルチインフォメーションディスプレイ

    図は説明のためにすべての矢印を掲載しており、実際の表示内容とは異なります。

    1. FCシステム
    2. 駆動用電池
    3. フロントタイヤ
    4. リヤタイヤ

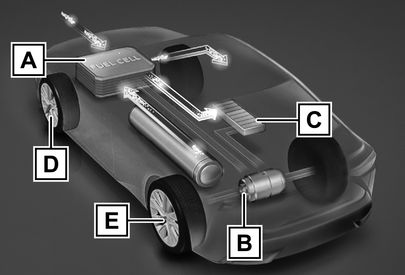

  • マルチメディア画面(全画面に表示させているとき)

    図は説明のためにすべての矢印を掲載しており、実際の表示内容とは異なります。

    1. FCシステム
    2. 電気モーター
    3. 駆動用電池
    4. フロントタイヤ
    5. リヤタイヤ

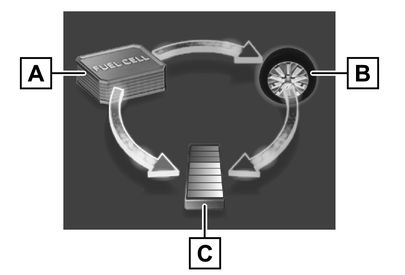

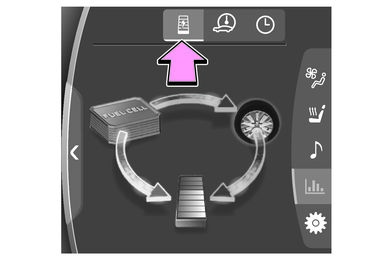

  • マルチメディア画面(トヨタマルチオペレーションタッチに表示させているとき)

    図は説明のためにすべての矢印を掲載しており、実際の表示内容とは異なります。

    1. FCシステム
    2. タイヤ
    3. 駆動用電池

知識

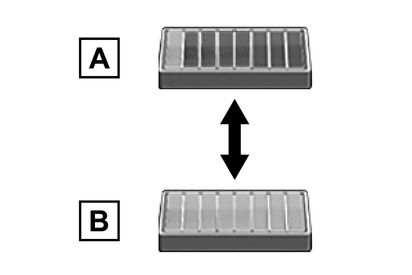

駆動用電池の残量表示について

駆動用電池の残量に応じて、表示が8段階に変化します。

  • 図はマルチインフォメーションディスプレイで説明しています。

  • 表示画面については実際の状況とわずかに異なる場合があります。

  • 電池残量表示の増減とFCシステムインジケータの充放電矢印表示は必ずしも一致しない場合がありますが異常ではありません。

    1. 少ない
    2. 多い

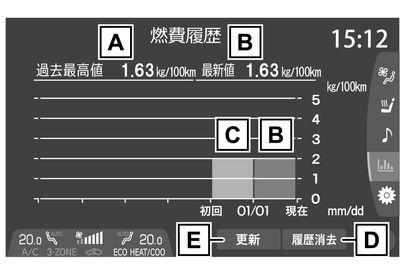

燃費履歴画面の見方(マルチメディア画面のみ)

表示について

  1. 過去最高値表示
  2. 最新値表示
  3. 過去平均燃費表示
    平均燃費は最後に更新してからの平均、過去の平均で色分けして表示されます。
  4. 履歴消去
  5. 最新値更新
    表示される平均燃費は、参考として利用してください。
    表示画面については実際の状況とわずかに異なる場合があります。

知識

過去の区間平均燃費の記録を更新するには

燃費履歴画面で“更新”を選択すると、平均燃費の値とグラフが更新され、新たに平均燃費の記録を開始します。

燃費データをリセットするには

“履歴消去”を選択すると、燃費データがリセットされます。

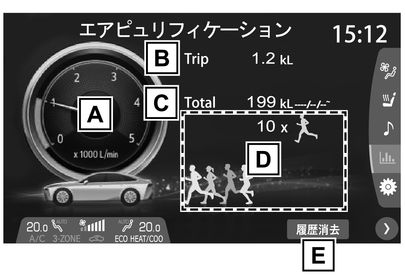

エアピュリフィケーション画面の見方(マルチメディア画面のみ)

お客様のアクセル操作やFCシステムの作動状態により、FCシステムが最適に発電をしますが、このときFCシステムがきれいにした空気量を表示します。

表示について

  1. 瞬間空気清浄量
    単位時間あたりの瞬間空気清浄量を表示します。
  2. 始動後空気清浄量
    FCシステム始動からの空気清浄積算量を表示します。
  3. リセット間空気清浄量
    リセット後の空気清浄積算量を表示します。
  4. ランナー表示
    リセット間空気清浄積算量に応じてランナーが増加します。
  5. 履歴消去
    今までの履歴を消去します

表示画面については実際の状況とわずかに異なる場合があります。

知識

エアピュリフィケーション内のデータをリセットするには

“履歴消去”を選択すると、“リセット間空気清浄量”と“ランナー表示”のデータがリセットされます。

ランナー表示について

ランナーが10人たまるとランナーマークに吸収されます。

表示について
  • 使用環境(気候、標高など)や発電状態、走行状態によって発電に必要な空気の量が変わるため、実際の空気量とは異なる場合があります。

  • 瞬間空気清浄量が微小に動いたり、遅れて動くことがありますが、異常ではありません。
