オートエアコン(T-Connectナビゲーションシステム装着車)

メニュー

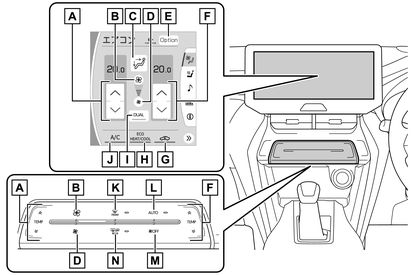

エアコン操作スイッチについて

  1. 助手席側温度調整スイッチ
  2. 風量増スイッチ
  3. 吹き出し口切りかえスイッチ
  4. 風量減スイッチ
  5. オプション画面表示スイッチ
  6. 運転席側温度調整スイッチ
  7. 内外気切りかえスイッチ
  8. エコ空調スイッチ
  9. DUAL スイッチ
  10. 冷房・除湿スイッチ
  11. フロントデフロスタースイッチ
  12. AUTO スイッチ
  13. OFF スイッチ
  14. リヤウインドウデフォッガー& ミラーヒータースイッチ

温度を調整する

設定温度を上げるときは、エアコン操作パネルにある温度調整スイッチのを押す、またはエアコン操作画面にある温度調整スイッチのを選択する

設定温度を下げるときは、エアコン操作パネルにある温度調整スイッチのを押す、またはエアコン操作画面にある温度調整スイッチのを選択する

スイッチを押し続けるまたは選択し続けると、温度が連続して変化します。

冷房・除湿スイッチの作動表示灯が点灯していない場合は、送風または暖房で使用できます。

風量を切りかえる

風量を増やすときはエアコン操作パネルの風量増スイッチを押す、またはエアコン操作画面の風量増スイッチを選択する

風量を減らすときはエアコン操作パネルの風量減スイッチを押す、またはエアコン操作画面の風量減スイッチを選択する

エアコン操作パネルのOFFスイッチを押すと、ファンが止まります。

吹き出し口を切りかえる

エアコン操作画面の吹き出し口切りかえスイッチを選択する

スイッチを選択するたびに吹き出し口が切りかわります。

:上半身に送風

:上半身と足元に送風

:足元に送風

:足元に送風・フロントウインドウガラスの曇りを取る

内気循環/外気導入を切りかえるには

エアコン操作画面の内外気切りかえスイッチを選択する

スイッチを選択するたびに内気循環/外気導入が切りかわります。
内気循環を選択しているときは、スイッチの表示灯が点灯します。

冷房・除湿機能を使用する

エアコン操作画面の冷房・除湿スイッチを選択する

冷房・除湿機能がONのときは、スイッチの作動表示灯が点灯します。

エコ空調モード

燃費を優先するため冷房/暖房の効きを抑えます。

エアコン操作画面のエコ空調スイッチを選択する

エコ空調モードがON のときは、スイッチの作動表示灯が点灯します。

フロントウインドウガラスの曇りを取る

エアコン操作パネルのフロントデフロスタースイッチを押す

除湿機能が作動し、風量が増えます。内気循環にしている場合は、外気導入にしてください。(自動的に外気導入に切りかわることがあります)

風量を強くし、設定温度を上げると、より早く曇りを取ることができます。曇りが取れたら再度フロントデフロスタースイッチを押すと前のモードにもどります。

フロントデフロスターがON のときは、スイッチの作動表示灯が点灯します。

リヤウインドウデフォッガー&ミラーヒーター

リヤウインドウガラスの曇りを取るときや、ドアミラーから雨滴や霜を取るときに使用してください。

エアコン操作パネルのリヤウインドウデフォッガー&ミラーヒータースイッチを押す

リヤウインドウデフォッガー&ミラーヒーターがONのときは、スイッチの作動表示灯が点灯します。

リヤウインドウデフォッガーとミラーヒーターは、約15分後に自動的にOFF になります。

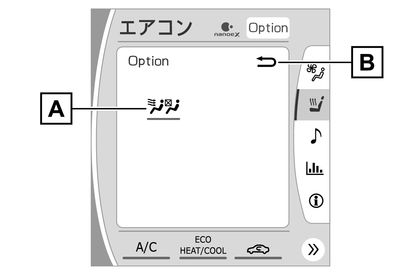

オプション画面を表示するには

エアコン操作画面のオプション画面表示スイッチを選択する

次の機能のON/OFFを切りかえることができます。

機能がONのときは、表示灯が点灯します。

  1. フロント席集中送風モード(S-FLOW)(→フロント席集中送風モード(S-FLOW)
  2. 前の画面にもどる

知識

ガラスの曇りについて
  • 車室内の湿度が高いときはガラスが曇りやすくなります。その場合は、冷房・除湿機能をONにすると、吹き出し口から除湿された風が出るため、効果的に曇りを取ることができます。

  • 冷房・除湿機能をONからOFFにすると、ガラスが曇りやすくなります。

  • 内気循環を使うとガラスが曇る場合があります。

外気導入・内気循環について
  • トンネルや渋滞などで、汚れた外気を車内に入れたくないときや、外気温度が高いときに冷房効果を高めたい場合は、内気循環にすると効果的です。

  • 設定温度や室内温度などにより、自動的に切りかわる場合があります。

外気温度が0℃近くまで下がったとき

冷房・除湿スイッチを選択しても除湿機能が働かない場合があります。

エコドライブモードのエアコン作動について
  • エコドライブモードは燃費性能を優先させるため、空調システムが次のように制御されます。

    • エンジン回転数やコンプレッサーの作動を制御し、暖房/冷房の能力を抑制します。

    • オート設定での使用時、ファンの風量を抑制します。

  • 空調の効きをよりよくしたいときは、次の操作を行ってください。

  • エコドライブモード時は自動でエコ空調モードに切りかわっていますが、その場合でもエコ空調スイッチを選択するとエコ空調モードを解除することができます。

エアコン操作パネルについてご留意いただきたいこと
  • 指(指の腹)で操作してください。

  • 操作部の表面にフィルムなどを貼ったり塗装をしたりすると、反応しないことがあります。

  • ペンなどは反応しません。

  • 操作するときは、他の指などがエアコン操作部にふれないようにしてください。

  • 連続して操作するときは、確実に指を離してから操作しなおしてください。

  • 操作部を強く押さないでください。

  • 操作部に水・異物が付着した場合、反応することがあるため、拭き取ってから操作してください。

エアコン操作パネルが正常に反応しないおそれのある状況
  • 手袋などを装着しているとき

  • 操作部の表面にフィルムなどを貼ったり、塗装をしたりしたとき

  • エアコン操作部が汚れていたり、水などが付着していたりするとき

  • 近くにテレビ塔や発電所・ガソリンスタンド・放送局・大型ディスプレイ・空港があるなど、強い電波やノイズの発生する場所にいるとき

  • 無線機や携帯電話などの無線通信機器を携帯しているとき

  • エアコン操作部が次のような金属製のものに接していたり、覆われたりしているとき

    • アルミ箔などの金属の貼られたカード

    • アルミ箔を使用したタバコの箱

    • 金属製の財布やかばん

    • 小銭

    • カイロ

    • CDやDVDなどのメディア

  • エアコン操作部に触れていたり、手を近付けたりしている状態でエンジンスイッチをACCまたはONにすると、エアコン操作部が反応しないことがあります。その場合はエアコン操作部から手を離し、約10秒待ってから再度操作してください。

エアコン操作パネルが反応しにくいとき

エアコン操作部が汚れていると、反応しにくい場合があります。エアコン操作部はこまめに清掃してください。

エアコン操作部を清掃するとき

清掃する際にスイッチが反応することがあります。エンジンスイッチをOFFにしてから清掃してください。

「ナノイーX」について

エアコンには「ナノイー」発生装置が搭載されています。この装置は助手席側の吹き出し口を通じて、水に包まれた肌や髪にやさしい弱酸性の「ナノイー」を放出し、室内を爽やかな空気環境に導きます

  • ファンが作動すると、自動的に「ナノイーX」が作動します。

  • 「ナノイーX」の作動中、次の条件で効果を発揮します。次の条件以外では、効果が十分に得られない場合があります。

    • 吹き出し口が上半身に送風、上半身と足元に送風または足元に送風のとき

    • 助手席側の吹き出し口が開いているとき

  • 「ナノイーX」作動時は、微量のオゾンが発生し、かすかに臭うことがありますが、森林など、自然界に存在する程度の量なので、人体に影響はありません。

  • 「ナノイーX」作動中、かすかに作動音が聞こえることがありますが、故障ではありません。

    • 「ナノイーX」が作動するまでに多少時間がかかることがあります。

    • 作動直後は作動音が大きい場合があります。

※1:

「nanoe」、「ナノイー」および「nanoe」マークは、パナソニック株式会社の商標です

※2:

「ナノイーX」とは「ナノイー」発生装置のことです。

※3:

温湿度環境、風量・風向きによっては「ナノイー」の効果が十分に得られない場合があります。

換気とエアコンの臭いについて
  • 車室外の空気を車室内に取り入れたいときは、外気導入にしてください。

  • エアコン使用中に、車室内外のさまざまな臭いがエアコン装置内に取り込まれて混ざり合うことにより、吹き出し口からの風に臭いがすることがあります。

  • エアコン始動時に発生する臭いを抑えるために、オート設定での使用時にはエアコン始動直後、しばらく足元からの送風に切りかわったり、送風が停止したりする場合があります。

  • 駐車時に自動で外気導入に切りかえることにより駐車中の換気をうながし、始動時に発生する臭いを緩和します。

エアコンフィルターについて

エアコンフィルターの交換

エアコン操作パネルのスイッチの反応を変更するには

次の操作で、スイッチを操作してから反応するまでの時間を変更できます。

操作中はエアコンの操作はできません。

  1. エアコン操作パネルの風量減スイッチとAUTOスイッチを約3秒間同時に押し続ける
    リヤウインドウデフォッガー&ミラーヒータースイッチ・フロントデフロスタースイッチ・AUTOスイッチの作動表示灯が点滅します。点滅する作動表示灯は、現在の設定により異なります。
  2. エアコン操作パネルのリヤウインドウデフォッガー&ミラーヒータースイッチを押す
    スイッチを押すたびに反応するまでの時間がかわります。リヤウインドウデフォッガー&ミラーヒータースイッチ・フロントデフロスタースイッチ・AUTOスイッチの作動表示灯の点滅状態で、現在の設定を表示します。

    反応するまでの時間

    1

    消灯

    消灯

    点滅

    2

    消灯

    点滅

    消灯

    3

    消灯

    点滅

    点滅

    4

    点滅

    消灯

    消灯

    5

    点滅

    消灯

    点滅

    リヤウインドウデフォッガー&ミラーヒータースイッチの作動表示灯
    フロントデフロスタースイッチの作動表示灯
    AUTOスイッチの作動表示灯
    反応するまでの時間の数字が小さいほど反応時間が早く、大きいほど遅くなります。

お好みの設定にしたまま約5秒間ボタン操作を行わないと、設定が完了します。

設定変更後しばらくのあいだ作動表示灯がすべて点灯しますが、この間にエンジンスイッチをOFFにしないでください。設定した内容が取り消されます。

エアコン操作パネルのスイッチ操作音のON/OFFを切りかえるには

次の操作で、スイッチを押したときの操作音のON/OFFを切りかえることができます。

操作中はエアコンの操作はできません。

  1. エアコン操作パネルの風量増スイッチとOFFスイッチを約3秒間同時に押し続ける
    フロントデフロスタースイッチ・AUTOスイッチの作動表示灯が点滅します。点滅する作動表示灯は、現在の設定により異なります。
  2. エアコン操作パネルのリヤウインドウデフォッガー&ミラーヒータースイッチを押す
    スイッチを押すたびに操作音のON/OFFが切りかわります。フロントデフロスタースイッチ・AUTOスイッチの作動表示灯の点滅状態で、現在の設定を表示します。

    スイッチの操作音

    ON

    点滅

    消灯

    OFF

    消灯

    点滅

    フロントデフロスタースイッチの作動表示灯
    AUTOスイッチの作動表示灯

ONまたはOFFを選択したまま約5秒間ボタン操作を行わないと、設定が完了します。

設定変更後しばらくのあいだ作動表示灯がすべて点灯しますが、この間にエンジンスイッチをOFFにしないでください。設定した内容が取り消されます。

カスタマイズ機能

AUTOスイッチをONにしたとき、除湿機能を連動させるかどうかなどを設定できます。(カスタマイズ一覧:→エアコン

警告

フロントウインドウガラスの曇りを防止するために

外気の湿度が非常に高いときにエアコンを低い設定温度で作動させているときは、フロントデフロスタースイッチを押さないでください。外気とガラスの温度差でガラスの外側が曇り、視界をさまたげる場合があります。

リヤウインドウデフォッガー&ミラーヒーターが作動しているとき

ドアミラーの表面が非常に熱くなります。やけどをするおそれがあるのでふれないでください。

「ナノイーX」について

このシステムは高電圧の部品を含むため、分解・修理はしないでください。修理が必要な場合は、トヨタ販売店にお問い合わせください。

注意

バッテリーあがりを防ぐために

エンジン停止中は、エアコンを必要以上に使用しないでください。

「ナノイーX」の損傷を防ぐために

助手席側の吹き出し口の近くでスプレーを使用したり、吹き出し口にものをはめ込んだり貼ったりしないでください。システムが正常に働かなくなるおそれがあります。

オート設定で使用する

  1. エアコン操作パネルのAUTOスイッチを押す
  2. 温度を設定する
  3. ファンを止めたいときは、エアコン操作パネルのOFFスイッチを押す

風量や吹き出し口を切りかえると、AUTOスイッチの作動表示灯が消灯しますが、操作した機能以外のオート設定は継続します。

知識

オート設定の作動について

風量は温度設定と外気の状態により自動で調整されるため、AUTOスイッチを押した直後、温風や冷風の準備ができるまでしばらく送風が停止する場合があります。

運転席と助手席の設定温度を別々に設定するには(左右独立モード)

次のいずれかの操作をすると、左右独立モードがONになります。

  • エアコン操作画面のDUALスイッチを選択する

  • 助手席側の温度調整スイッチで設定温度を変更する

    左右独立モードになり、DUALスイッチの作動表示灯が点灯します。

    作動表示灯が点灯しているときにDUAL スイッチを選択すると、作動表示灯が消灯して左右独立モードがOFF になり、助手席の設定温度が運転席と同じ設定温度になります。

フロント席集中送風モード(S-FLOW)

エアコンの送風がフロント席に優先されるよう、送風を自動的に制御する機能です。助手席に乗員がいない場合は、運転席のみへの送風に切りかわることがあります。無駄な冷暖房を抑えることで、燃費の向上に貢献します。

フロント席集中送風モードは、次のような状況で作動します。

  • リヤ席に乗員を検知していない

  • フロントウインドウガラスの曇り取りが作動していない

    作動中は、が点灯します。

手動でフロント席集中送風モードの作動/非作動を切りかえる

フロント席集中送風モードは、スイッチ操作によりフロント席のみへの送風と全席への送風を切りかえることができます。このとき、送風の自動制御は作動しなくなります。

エアコン操作画面のオプション画面からを選択し、送風を切りかえます。

  • 表示灯が点灯:フロント席のみへの送風

  • 表示灯が消灯:全席への送風

知識

送風の自動制御について
  • 車室内を快適に保つために、エンジン始動直後や外気温によっては、乗員がいないシートにも送風されることがあります。

  • エンジン始動後に乗員が⾞室内を移動した場合や乗降した場合は、乗員の有無を正しく検知できず、送風の自動制御は作動しません。

送風の手動制御について

手動でフロント席のみへの送風に切りかえた場合でも、リヤ席に乗員がいると自動的に全席に送風されることがあります。

送風を自動制御にもどすには
  1. 表示灯が消灯している状態でエンジンスイッチをOFFにする。
  2. 60分以上経過後にエンジンスイッチをONにする。

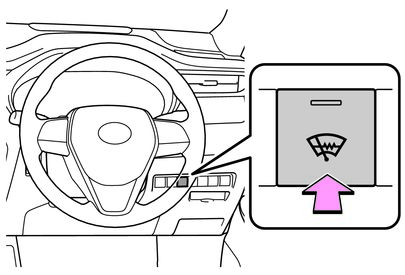

フロントワイパーデアイサー

★:

グレード、オプションなどにより、装備の有無があります。

フロントウインドウガラスとワイパーブレードの凍結を防ぐために使用してください。

フロントワイパーデアイサーがONのとき、スイッチの作動表示灯が点灯します。

フロントワイパーデアイサーは、約15分後に自動的にOFFになります。

警告

フロントワイパーデアイサーが作動しているとき

フロントウインドウガラス下部およびフロントピラー横の表面が熱くなっており、やけどをするおそれがあるのでふれないでください。

吹き出し口の配置・操作

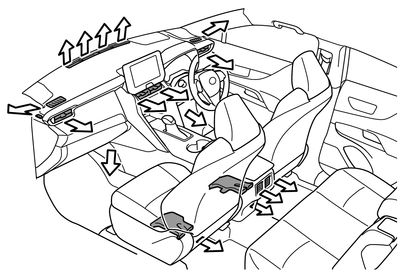

吹き出し口の位置

吹き出し口の切りかえ設定により、風が出る位置や風量が変化します。

風向きの調整と吹き出し口の開閉

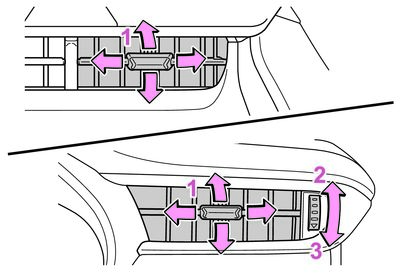

  • フロント

    1. 風向きの調整
    2. 吹き出し口を開く
    3. 吹き出し口を閉じる

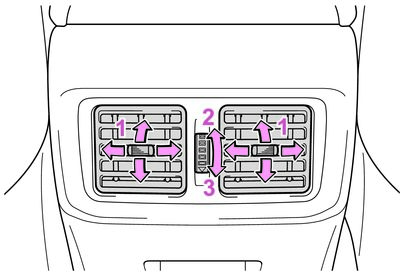

  • リヤ

    1. 風向きの調整
    2. 吹き出し口を開く
    3. 吹き出し口を閉じる

警告

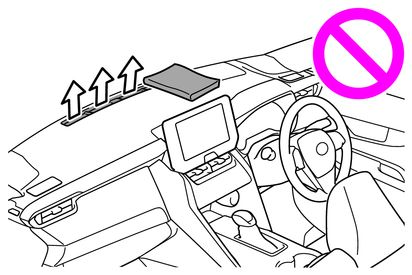

フロントウインドウガラスの曇り取りをさまたげないために

吹き出し口をさえぎるようなものを置かないでください。送風がさえぎられ、曇りが取れにくくなることがあります。

リモートスタート(アプリ)

※:

別途、契約(有料)が必要となります。

駐車中にスマートフォンのT-Connect対応スマホアプリを使用して遠隔でエンジンを始動させ、同時にエアコンを始動させることができます。

リモートスタート(アプリ)の詳細については、別冊「ナビゲーションシステム取扱書」を参照してください。
