ヘッドアップディスプレイ

★:

グレード、オプションなどにより、装備の有無があります。

メニュー


ヘッドアップディスプレイは、フロントウインドウガラスに運転支援システムの作動状況や走行に関するさまざまな情報を表示することができます。

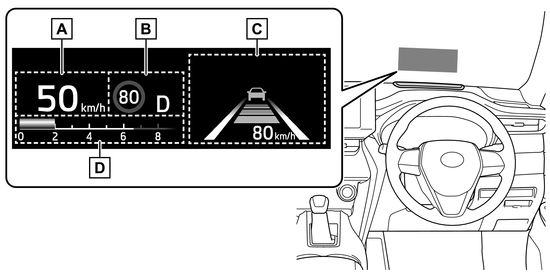

システムの構成部品

イラストは説明のための例であり、実際の表示状況とは異なります。

  1. 車速表示
  2. シフトポジション/RSA(ロードサインアシスト)表示エリア(→オートマチックトランスミッション, RSA(ロードサインアシスト)
  3. 運転支援システム表示エリア(→運転支援システム表示エリア)/ナビゲーションシステム連携表示エリア(T-Connect ナビゲーションシステム装着車)
    ナビゲーションシステムと連携してルート案内などを表示します。
  4. エコドライブインジケーター/タコメーター/外気温表示エリア(→エコドライブインジケーター/タコメーター/外気温表示

知識

ヘッドアップディスプレイの作動条件

エンジンスイッチがONのとき

ヘッドアップディスプレイを使用するときは

サングラス(特に偏光サングラス)を着用していると、ヘッドアップディスプレイの表示が見づらくなる場合があります。表示が見づらい場合は、輝度を調整するか、サングラスをはずしてください。

交差点名表示について

地図データに情報がない場合など、状況によっては交差点名称が表示されない場合があります。

レーン(車線)表示について

地図データに情報のない交差点では、レーン表示は行われません。また、交差点によっては、レーン表示と実際の交差点形状が異なる場合があります。現場の標識、道路形状に従ってください。

警告

ヘッドアップディスプレイを使用するときは
  • 映像の明るさ、および表示位置は、安全運転に支障がないよう適切な状態に調整してください。
    調整が不適切だと運転者の視界のさまたげとなり、思わぬ事故につながるおそれがあり危険です。

  • ヘッドアップディスプレイを見続けないでください。前方の歩行者、障害物などを見落とすおそれがあり危険です。

注意

ヘッドアップディスプレイ映写部について

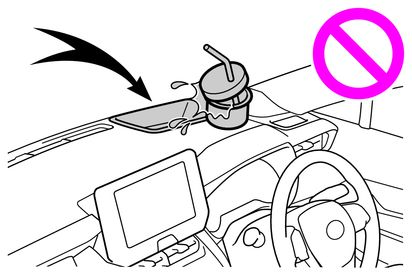

  • 映写部の付近に飲み物を置かないでください。水やその他の液体が映写部にかかると、装置が故障する原因になります。

  • 映写部の上にものを置いたり、シールなどを貼り付けたりしないでください。
    ヘッドアップディスプレイの表示のさまたげとなります。

  • 映写部の内部にふれたり、とがったものを押し付けたりしないでください。
    装置が故障する原因となります。

ヘッドアップディスプレイの使い方

マルチインフォメーションディスプレイのから「HUD メイン」を選択します。(→設定画面について

ヘッドアップディスプレイの表示/非表示

メーター操作スイッチのを押すごとにヘッドアップディスプレイの表示/非表示を切りかえることができます。

ヘッドアップディスプレイの設定変更

メーター操作スイッチのを長押しすると次の設定を変更できます。

  • 表示の明るさ/上下位置

    表示の明るさや、上下の位置を調整することができます。

  • タコメーター切替

    次のいずれかから表示する項目を選択することができます。

    • 表示なし

    • エコドライブインジケーター表示

    • タコメーター表示

    次の内容の表示/非表示を設定することができます。

    • ナビゲーション表示

    • 運転支援表示

    • オーディオ表示

    ※1:

    T-Connect ナビゲーションシステム装着車

    ※2:

    運転支援システムを使用するときは、表示に設定してください

  • 表示の傾き

    表示の傾きを調整することができます。

知識

ヘッドアップディスプレイの表示/非表示について

ヘッドアップディスプレイを非表示にしたときは、エンジンスイッチをOFFにしたあとで再度ONにしても、非表示のままです。

表示の明るさについて

マルチインフォメーションディスプレイのによる明るさの調整に加えて、周囲の明るさに応じて表示の明るさが自動で調整されます。

ヘッドアップディスプレイ表示位置の自動調整
★:

グレード、オプションなどにより、装備の有無があります。

お好みのヘッドアップディスプレイ表示位置をポジションメモリーに登録すると、自動で調整されます。(→ドライビングポジションを登録する/呼び出すには(ポジションメモリー)

音声操作システムでのヘッドアップディスプレイ操作について

音声操作システムを使用して、ヘッドアップディスプレイの表示/ 非表示を切りかえることができます。音声操作システムについては、別冊「ナビゲーションシステム取扱書」を参照してください。

バッテリー端子の脱着をしたときは

ヘッドアップディスプレイの設定がリセットされます。

警告

ヘッドアップディスプレイの設定を変更するときは

エンジンがかかった状態で操作を行う場合、車庫内など囲まれた場所では、十分に換気をしてください。換気をしないと、排気ガスが充満し、排気ガスに含まれる一酸化炭素(CO)により、重大な健康障害におよぶか、最悪の場合死亡につながるおそれがあります。

注意

ヘッドアップディスプレイの設定を変更するときは

バッテリーあがりを起こす可能性がありますので、確実にエンジンがかかっている状態で実施してください。

運転支援システム表示エリア

走行支援システム表示エリア

次のシステムの作動状況を表示します。

表示される内容はマルチインフォメーションディスプレイの表示と同様です。詳しくは各システムの説明を参照してください。

割り込み表示について

状況に応じて、次の項目が割り込み表示されます。

運転支援システム

次のシステムの警告/注意喚起/通知/作動状況を表示します。

表示される内容はマルチインフォメーションディスプレイの表示と同様です。詳しくは各システムの説明を参照してください。

★:

グレード、オプションなどにより、装備の有無があります。

アイコン

マルチインフォメーションディスプレイに警告メッセージが表示されているときに表示されます。

:マスターウォーニングアイコン

マルチインフォメーションディスプレイに警告メッセージが表示されているときに表示されます。(→警告メッセージが表示されたときは

:インフォメーションアイコン

マルチインフォメーションディスプレイに提案サービス(→提案サービス機能)や操作アドバイスなどのメッセージが表示されているときに表示されます。

オーディオ表示

ハンドル上のオーディオ操作スイッチを使用したときに表示されます。

ハンズフリー作動表示

ハンズフリーの作動中に表示されます。

警告メッセージ

一部の警告メッセージが表示されます。(マルチインフォメーションディスプレイの表示と同内容)

知識

割り込み表示について

割り込み表示される項目によっては、一部の表示エリアが非表示になります。割り込み表示終了後、もとの表示にもどります。

エコドライブインジケーター/タコメーター/外気温表示

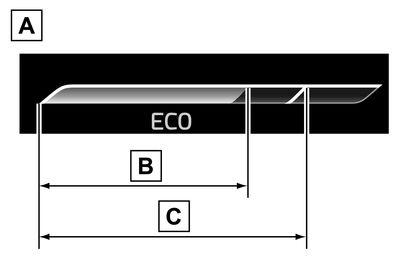

エコドライブインジケーター

  1. エコドライブインジケーターゾーン表示
  2. 現状のアクセル開度
  3. エコ運転の範囲

表示される内容はマルチインフォメーションディスプレイのエコドライブインジケーターと同様です。詳しくは、エコドライブインジケーター/航続可能距離を参照してください。

タコメーター

毎分のエンジン回転数を表示します。

外気温表示

エンジンスイッチをONにしたとき、または低温表示が点滅しているときに表示されます。

知識

外気温表示について
  • 外気温が約3°C以下のとき、低温表示灯が約10秒間点滅し、外気温が非表示になります。
    外気温が約5°C以上になると再度外気温が表示されます。

  • 次の場合は、正しい外気温が表示されなかったり、温度表示の更新が遅くなったりすることがありますが、故障ではありません。

    • 停車しているときや、低速走行(約20km/h以下)のとき

    • 外気温が急激に変化したとき(車庫・トンネルの出入り口付近など)

  • “--”または“E”が表示されたときは、システム故障のおそれがあります。トヨタ販売店で点検を受けてください。
