マルチインフォメーションディスプレイ(4.2インチディスプレイ装着車)

メニュー


マルチインフォメーションディスプレイは、燃費に関する情報や、走行に関する各種の情報などを表示します。また、メーター操作スイッチの操作で、各システムの設定などを変更することもできます。

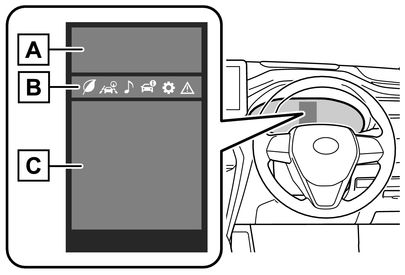

画面の見方

マルチインフォメーションディスプレイには、次の情報が表示されます。

  1. 運転支援システム情報表示部
    RSA(ロードサインアシスト)が作動しているとき、認識した標識を表示します。(→RSA(ロードサインアシスト)
    以外のメニューアイコンが選択されている状態で、次のシステムが作動しているとき、各システムの作動状況を表示します。
  2. メニューアイコン(→メニューアイコン一覧
  3. 情報表示部
    メニューアイコンを切りかえることにより、さまざまな情報を表示することができます。
    また、車両の状況に応じて、各種の注意喚起やアドバイスなどが割り込み表示されます。

知識

マルチインフォメーションディスプレイの作動条件

エンジンスイッチがONのとき

液晶ディスプレイについて

ディスプレイに小さな斑点や光点が表示されることがあります。これは液晶ディスプレイ特有の現象でそのまま使用しても問題ありません。

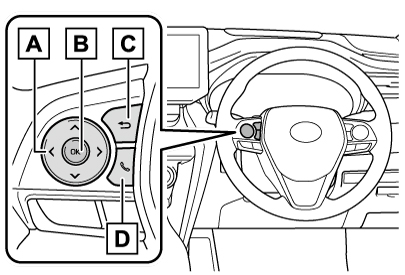

表示を切りかえるには

メーター操作スイッチを使って次のように操作します。

  1. 画面のスクロール・表示内容の切りかえ・カーソルの移動
  2. 短押し:決定
    長押し:リセット・詳細項目表示
  3. ひとつ前の画面にもどる
  4. 電話の発着信・履歴表示
    ハンズフリーシステムと連携して、発着信の表示や操作を行うことができます。
    ハンズフリーシステムに関しては別冊「ナビゲーション取扱書」を参照してください。
※:

画面のスクロールや表示の切りかえなどが可能な画面では、スクロールバー、または表示可能な画面数を示す丸いアイコンが表示されます。

警告

走行中の警告

安全のため、メーター操作スイッチはできるだけ走行中に操作しないでください。メーター操作スイッチは、安全な場所に停車して操作してください。走行中に操作すると、ハンドル操作を誤るなど、思わぬ事故につながるおそれがあり危険です。また、走行中は画面を見続けないでください。

メニューアイコン一覧

メーター操作スイッチを操作してアイコンを選択することで、各アイコンに関連付けられた情報を表示することができます。

項目によっては状況に応じて自動で表示されます。

走行情報表示画面について

燃費に関するさまざまな情報を表示します。

車速表示/航続可能距離

  1. 車速表示
    現在の車速を表示します。
  2. 航続可能距離
    現在の燃料残量で走行可能なおよその距離を表示します。(→航続可能距離について

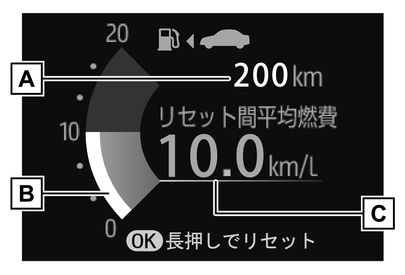

燃費グラフ

  1. 航続可能距離
    現在の燃料残量で走行可能なおよその距離を表示します。(→航続可能距離について
  2. 瞬間燃費
    現在の瞬間燃費を表示します。
  3. 平均燃費
    始動後・給油後・リセット後のうち、いずれかの平均燃費を表示します。
    画面の「燃費グラフ」で選択した燃費が表示されます。(→設定画面について
※1:

表示される燃費は参考として利用してください。

※2:

始動後平均燃費は、エンジンを停止するたびに、表示がリセットされます。

※3:

リセット後平均燃費の表示中にを押し続けると、リセットされます。

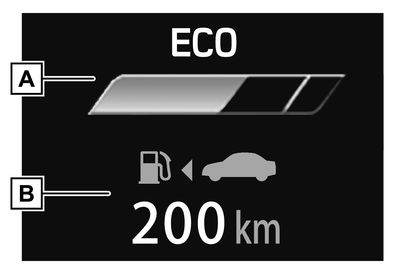

エコドライブインジケーター/航続可能距離

  • 表示内容

    1. エコドライブインジケーター
    2. 航続可能距離
      現在の燃料残量で走行可能なおよその距離を表示します。(→航続可能距離について
  • エコドライブインジケーターの見方

    1. エコドライブインジケーターランプ
      環境に配慮した運転をしているとき、エコドライブインジケーターランプが点灯します。必要以上にアクセルペダルを踏んだときや停車中は消灯します。
    2. エコドライブインジケーターゾーン表示
      エコ運転の範囲と現状のアクセル開度を表示します。
    3. 現状のアクセル開度
      現状のアクセル開度がエコ運転の範囲をこえたとき、エコドライブインジケーターゾーン表示の右側が点灯します。
      このとき、エコドライブインジケーターランプは消灯します。
    4. エコ運転の範囲

知識

航続可能距離について
  • 運転履歴から学習した燃費と現在の燃料残量から算出した走行可能な距離を表示します。使用環境(気象、渋滞など)や運転方法(急発進、エアコンの使用など)に応じて燃費がかわるため、実際に走行できる距離とは異なります。

  • 燃料給油量が少量(約5L 以下)のとき、表示が更新されないことがあります。この場合、燃料計の表示と共に更新することができます。(→燃料計と航続可能距離について

  • 「給油してください」と表示されたときは、燃料残量が少ないため、航続可能距離の計算ができません。その場合は、すみやかに給油してください。

エコドライブインジケーターの作動条件

次の場合、エコドライブインジケーターは作動しません。

  • シフトレバーがD 以外にあるとき

  • 走行モードがノーマルモードまたはエコドライブモード以外のとき

  • 車速が約100km/h 以上のとき

運転支援機能情報表示画面について

運転支援システム連携表示

次のシステムの作動状況を表示します。

★:

グレード、オプションなどにより、装備の有無があります。

ナビゲーションシステム連携表示

ナビゲーションシステムと連携して次の情報を表示します。

  • 目的地案内

  • コンパス

★:

グレード、オプションなどにより、装備の有無があります。

オーディオ連携画面について

オーディオソースの選択、選曲などの操作を行うことができます。

車両情報表示画面について

ドライブインフォメーション

「ドライブインフォ項目選択」の設定で選択した項目(平均車速・走行距離・走行時間)を上下に2つ、表示させることができます。

各情報の内容は、「ドライブインフォタイプ」の設定(始動後・リセット後)との組み合わせによって変化します。(→設定画面について

表示される情報は、参考としてご利用ください。

表示できる組み合わせは次のとおりです。

  • 始動後

    • 平均車速:エンジン始動後の平均車速を表示

    • 走行距離:エンジン始動後の走行距離を表示

    • 走行時間:エンジン始動後の経過時間を表示

    ※:

    エンジンを停止するたびに、表示がリセットされます。

  • リセット後

    • 平均車速:リセット後の平均車速を表示

    • 走行距離:リセット後の走行距離を表示

    • 走行時間:リセット後の経過時間を表示

    ※:

    を押し続けるとリセットされます。

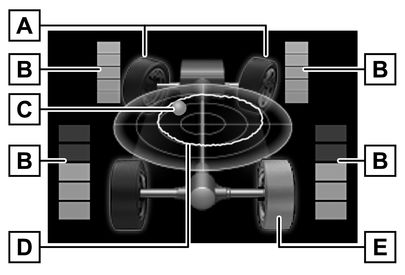

4WD作動状態表示(4WD車)

  1. 操舵表示
    前輪の表示の変化により、ハンドルの操作量と操作方向を表示します。
  2. 駆動力表示
    0 ~ 5 の6 段階で、各車輪の駆動状態を表示します。
  3. G 表示
    ボールの表示位置の変化により、車両にかかるG の大きさと方向を表示します。
  4. 最大Gの軌跡
    G表示と連動して、現在までにボールが移動した位置の軌跡が表示されます。
    を押し続けるとリセットされます。
  5. スリップ輪表示
    空転しているタイヤの表示色が変化し、点滅します。
※:

走行モード(→ドライブモードセレクトスイッチ)がスポーツモードのときのみに表示されます。

設定画面について

メーター操作スイッチを操作してご希望の項目を選択することで、車両の設定や画面の表示内容などを変更することができます。

設定変更のしかた

  1. メーター操作スイッチのまたはを押してを選択する
  2. メーター操作スイッチのまたはを押して、設定を変更したい項目の位置にカーソルを移動する
    機能のON/OFFやブザー音量などを設定する項目では、を押すたびに機能のON/OFF、または調整値が切りかわります。
    機能の作動内容を変更できる項目では、を押し続けることで、設定画面を表示できます。設定画面が表示されたら、メーター操作スイッチを操作して、いずれかの設定を選択、または時間などを希望の値に設定します。
  3. 設定が完了したら、メーター操作スイッチのを押す

LTA(レーントレーシングアシスト)(→LTA(レーントレーシングアシスト)

次の設定を変更することができます。

  • センタートレース

    車線維持支援機能の作動/非作動を変更することができます。

  • 操舵支援

    ハンドル操舵支援の作動/非作動を変更することができます。

  • 警報手段

    警報手段を変更することができます。

  • 警報感度

    車線逸脱警報機能の感度を変更することができます。

  • ふらつき検知

    ふらつき検知機能の作動/非作動を変更することができます。

  • ふらつき検知感度

    ふらつき警報機能の感度を変更することができます。

PCS(プリクラッシュセーフティ)(→PCS(プリクラッシュセーフティ)

次の設定を変更することができます。

  • 機能のON/OFF

    プリクラッシュセーフティの作動/非作動を変更することができます。

  • 警報感度

    衝突警報の作動タイミングを変更することができます。

BSM(ブラインドスポットモニター)(→BSM(ブラインドスポットモニター)

次の設定を変更することができます。

  • 機能のON/OFF

    ブラインドスポットモニターの作動/非作動を変更することができます。

  • 明るさ

    ドアミラーインジケーター(→システムの構成部品)の明るさを変更することができます。

  • 警報感度

    接近車両の検知を知らせるタイミングを変更することができます。

★:

グレード、オプションなどにより、装備の有無があります。

(クリアランスソナー)(→クリアランスソナー

次の設定を変更することができます。

  • 機能のON/OFF

    クリアランスソナーの作動/非作動を変更することができます。

  • 音量

    クリアランスソナー作動時のブザー音量を変更することができます。

RCTA(リヤクロストラフィックアラート)(→BSM(ブラインドスポットモニター)

次の設定を変更することができます。

  • 機能のON/OFF

    RCTA機能の作動/非作動を変更することができます。

  • 音量

    RCTA機能作動時のブザー音量を変更することができます。

★:

グレード、オプションなどにより、装備の有無があります。

RSA(ロードサインアシスト)(→RSA(ロードサインアシスト)

次の設定を変更することができます。

  • 機能のON/OFF

    RSAの作動/非作動を変更することができます。

  • 告知手段

    最高速度・はみ出し通行禁止・車両進入禁止の各標識を認識したときの告知方法をそれぞれ変更することができます。

  • 告知車速

    最高速度標識の認識時、標識が示す制限速度に対して告知を実施する超過速度を変更することができます。

車両設定

  • 先行車発進告知(→先行車発進告知機能

    次の設定を変更することができます。

    • 先行車発進告知

      先行車発進告知機能の作動/非作動を変更することができます。

    • 告知距離

      先行車の発進を告知するタイミングを変更することができます。

  • ITS Connect(→各機能の設定変更

    ITS Connectの設定を変更することができます。

    ★:

    グレード、オプションなどにより、装備の有無があります。

  • クルーズ(ITS)(→クルーズ(ITS)

    通信利用型レーダークルーズコントロールの作動/非作動を変更することができます。

    ★:

    グレード、オプションなどにより、装備の有無があります。

  • リヤシートリマインダー(→リヤシートリマインダー機能

    リヤシートリマインダー機能の作動/非作動を変更することができます。

  • 後退速度抑制(→後退速度の抑制制御

    後退速度の抑制制御(ドライブスタートコントロール)の作動/非作動を変更することができます。

表示設定

  • 言語

    マルチインフォメーションディスプレイに表示される言語を変更することができます。

  • 単位

    燃費表示の単位を変更することができます。

  • (エコドライブインジケーターランプ)(→エコドライブインジケーター/航続可能距離

    エコドライブインジケーターランプの作動/非作動を変更することができます。

  • (走行情報表示画面設定)

    燃費グラフ

    燃費グラフ(→燃費グラフ)に表示する平均燃費の種類を変更することができます。

  • (オーディオ設定)

    画面の表示・非表示を変更することができます。

  • (車両情報表示画面設定)

    • 表示コンテンツ(4WD 車のみ)

      4WD作動状態表示(→4WD作動状態表示(4WD車))の表示・非表示を変更することができます。

    • ドライブインフォタイプ

      ドライブインフォメーション(→ドライブインフォメーション)に表示する項目の種類を「始動後」・「リセット後」から選択することができます。

    • ドライブインフォ項目選択

      ドライブインフォメーション画面の上段・下段に表示する項目を「平均車速」・「走行距離」・「走行時間」から、それぞれ選択することができます。

  • 割込表示

    次の割り込み表示の表示・非表示を変更することができます。

    • 交差点案内

    • 電話

    • オーディオ操作

    • ボリューム操作

    • 音声認識

    ★:

    グレード、オプションなどにより、装備の有無があります。

  • MID消灯

    マルチインフォメーションディスプレイを非表示にすることができます。

  • 表示設定初期化

    メーターの表示設定を初期状態にもどすことができます。

知識

設定画面の操作について
  • 設定画面操作中に次の状況になると操作が一時中断されます。

    • 警告メッセージが表示されたとき

    • 走行し始めたとき

  • 車両に装着されていない機能の設定項目は表示されません。

  • 設定変更の対象となる機能がOFF になっているときは、関連する設定項目も選択不可になります。

警告

ディスプレイの設定を変更するとき

エンジンがかかった状態で操作を行うため、車庫内など囲まれた場所では、十分に換気をしてください。換気をしないと、排気ガスが充満し、排気ガスに含まれる一酸化炭素(CO)により、重大な健康障害におよぶか、最悪の場合死亡につながるおそれがあります。

注意

ディスプレイの設定を変更するとき

バッテリーあがりを起こす可能性がありますので、確実にエンジンがかかっている状態で実施してください。

警告メッセージ表示画面について

提案サービス機能

状況に応じて運転者に提案メッセージを表示する機能です。提案メッセージが表示されたときにメーター操作スイッチを操作することで、提案された内容を直接操作することができます。

ヘッドランプ点灯提案

周囲が暗いとき、車速5km/h以上でヘッドランプが消灯したまましばらく走行すると、ヘッドランプの点灯を提案するメッセージを表示します。

ヘッドランプ消灯提案

エンジンスイッチをOFFにしたあとにヘッドランプを点灯したまましばらく車内にいると、ヘッドランプの消灯を提案するメッセージを表示します。

窓閉め提案(ワイパー連動)

雨が車内に入ることを防ぐために、ドアガラスが開いている状態でワイパーが動き始めるとドアガラスを閉める提案メッセージを表示します。このとき「はい」を選択すると、開いているすべてのドアガラスが閉まります。

窓閉め提案(高速走行時)

ドアガラスが開いている状態で一定以上の車速になると、ドアガラスを閉める提案メッセージを表示します。このとき「はい」を選択すると、開いているすべてのドアガラスが閉まります。
