エネルギーモニター/燃費画面

メニュー


ハイブリッドシステムの状態や燃費に関する情報を、マルチインフォメーションディスプレイおよびマルチメディアディスプレイに表示します。

エネルギーモニター、燃費画面は、マルチメディアディスプレイのHome 画面にも表示することができます。(8 インチディスプレイ装着車)

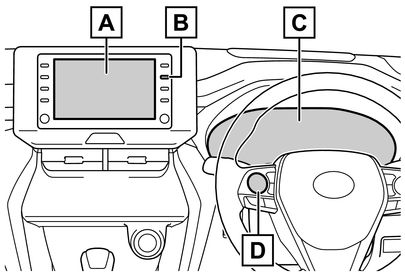

システムの構成部品

  • 8インチディスプレイ装着車

    1. マルチメディアディスプレイ
    2. MENUスイッチ
    3. マルチインフォメーションディスプレイ
    4. メーター操作スイッチ

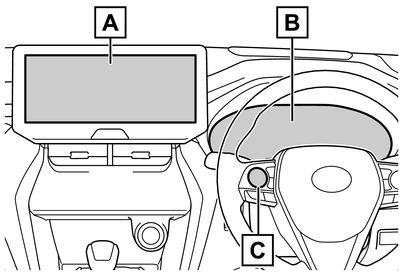

  • 12.3インチディスプレイ装着車

    1. マルチメディアディスプレイ
    2. マルチインフォメーションディスプレイ
    3. メーター操作スイッチ

エネルギーモニターの見方

車両の駆動状況、ハイブリッドシステムの作動状況、およびエネルギーの回収状況を確認できます。

表示のしかた

  • マルチインフォメーションディスプレイ(4.2 インチディスプレイ装着車)

    メーター操作スイッチのまたはを押してを選択し、またはを押してエネルギーモニターを選択する

  • マルチインフォメーションディ スプレイ(7 インチディスプレイ装着車)

    メーター操作スイッチのまたはを押してを選択し、またはを押してエネルギーモニターを選択する

  • マルチメディアディスプレイ(8インチディスプレイ装着車)

    1. 「MENU」を押す
    2. 「メニュー」画面の「情報」を選択する
    3. 「情報」画面の「エコ情報」を選択する
      エネルギーモニター画面以外が表示されたときは、「エネルギー」を選択します。
  • マルチメディアディスプレイ(12.3インチディスプレイ装着車)

    1. トヨタマルチオペレーションタッチでを選択する(→トヨタマルチオペレーションタッチ(T-Connectナビゲーションシステム装着車)
    2. サイド画面から「エネルギー」を選択する
      全画面に表示させるには(→全画面に表示させるには

表示について

エネルギーの流れに応じて矢印が表示されます。エネルギーの流れがないときは矢印は表示されません。

矢印の色は次のように変化します。

緑:電気エネルギーを回収・充電しているとき

黄:電気エネルギーを使用しているとき

赤:ガソリンエンジンの動力を使用しているとき

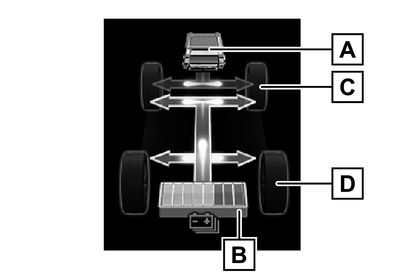

  • マルチインフォメーションディスプレイ

    図は説明のためにすべての矢印を掲載しており、実際の表示内容とは異なります。

    1. エンジン
    2. 駆動用電池
    3. フロントタイヤ
    4. リヤタイヤ
    ※:

    FF車はへの矢印は表示されません。

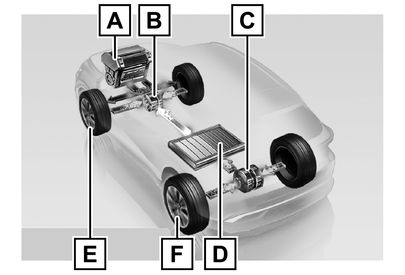

  • マルチメディアディスプレイ(8インチディスプレイ装着車)

    図は説明のためにすべての矢印を掲載しており、実際の表示内容とは異なります。

    1. エンジン
    2. フロントモーター
    3. リヤモーター(4WD車のみ)
    4. 駆動用電池
    5. フロントタイヤ
    6. リヤタイヤ
    ※:

    FF車はへの矢印は表示されません。

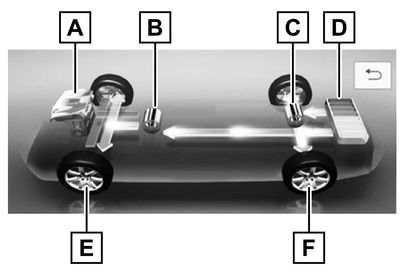

  • マルチメディアディスプレイ(12.3 インチディスプレイ装着車)(全画面に表示させているとき)

    図は説明のためにすべての矢印を掲載しており、実際の表示内容とは異なります。

    1. エンジン
    2. フロントモーター
    3. リヤモーター(4WD車のみ)
    4. 駆動用電池
    5. フロントタイヤ
    6. リヤタイヤ
    ※:

    FF車はへの矢印は表示されません。

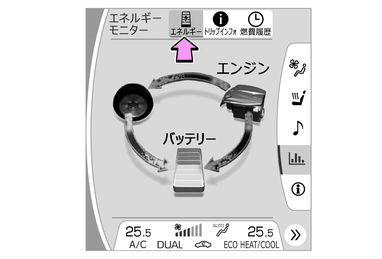

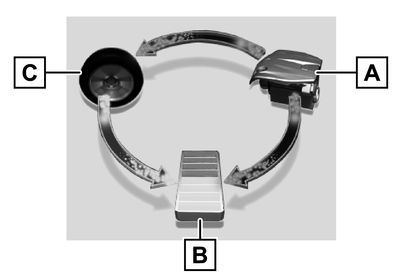

  • マルチメディアディスプレイ(12.3 インチディスプレイ装着車)(サイド面に表示させているとき)

    図は説明のためにすべての矢印を掲載しており、実際の表示内容とは異なります。

    1. エンジン
    2. 駆動用電池
    3. タイヤ

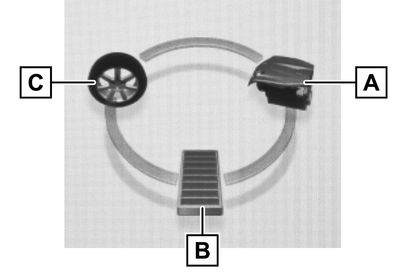

  • マルチメディアディスプレイ(8 インチディスプレイ装着車)(Home 画面の表示)

    1. エンジン
    2. 駆動用電池
    3. タイヤ

知識

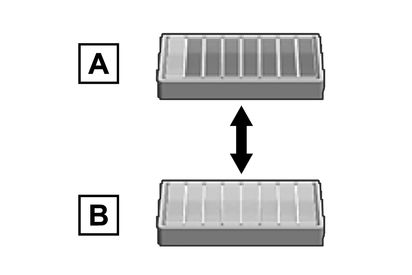

駆動用電池の残量表示について

駆動用電池の残量に応じて、表示が8段階に変化します。

  • 図はマルチインフォメーションディスプレイで説明しています。

  • 表示画面については実際の状況とわずかに異なる場合があります。

  1. 少ない
  2. 多い
駆動用電池の残量警告について
  • シフトレバーがN で、駆動用電池の充電ができない状態が継続、もしくは、駆動用電池の残量が一定未満まで低下すると、ブザーが断続的に吹鳴します。その後、さらに残量が低下したときは、ブザー音が断続から連続にかわります。

  • マルチインフォメーションディスプレイのメッセージとブザー音で警告されたときは、画面の指示に従って対処してください。

トリップインフォメーション画面の見方

表示のしかた

  • マルチメディアディスプレイ(8インチディスプレイ装着車)

    1. 「MENU」を押す
    2. 「メニュー」画面の「情報」を選択する
    3. 「情報」画面の「エコ情報」を選択する
      トリップインフォメーション画面以外が表示されたときは、「トリップインフォメーション」を選択します。

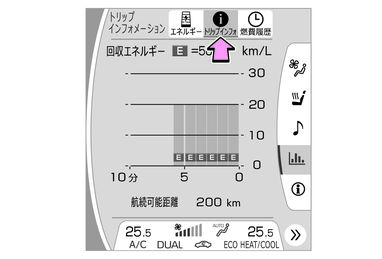

  • マルチメディアディスプレイ(12.3 インチディスプレイ装着車)

    1. トヨタマルチオペレーションタッチでを選択する(→トヨタマルチオペレーションタッチ(T-Connectナビゲーションシステム装着車)
    2. サイド画面から「トリップインフォ」を選択する
      全画面に表示させるには(→全画面に表示させるには

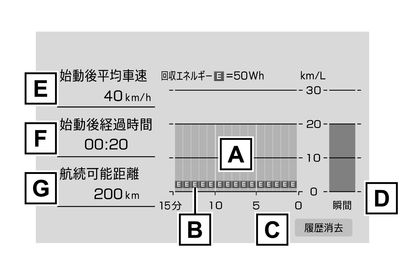

表示について

  1. 過去15分間の1分ごとの燃費(平均燃費)
  2. 過去15分間の1分ごとのエネルギー回収量
    マーク1 つが50Whです。
  3. 履歴消去
  4. 瞬間燃費
  5. ハイブリッドシステム始動後平均車速
  6. ハイブリッドシステム始動後経過時間
  7. 航続可能距離

平均燃費はパワースイッチをONにしてからと、前回走行時で色分けして表示されます。

表示される平均燃費は、参考として利用してください。

表示画面については実際の状況とわずかに異なる場合があります。

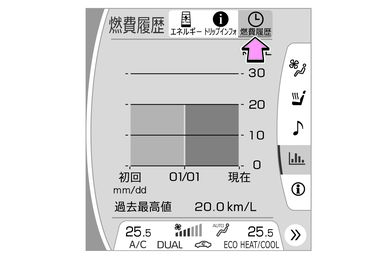

燃費履歴画面の見方

表示のしかた

  • マルチメディアディスプレイ(8インチディスプレイ装着車)

    1. 「MENU」を押す
    2. 「メニュー」画面の「情報」を選択する
    3. 「情報」画面の「エコ情報」を選択する
      燃費履歴画面以外が表示されたときは、「燃費履歴」を選択します。
  • マルチメディアディスプレイ(12.3 インチディスプレイ装着車)

    1. トヨタマルチオペレーションタッチでを選択する(→トヨタマルチオペレーションタッチ(T-Connectナビゲーションシステム装着車)
    2. サイド画面から「燃費履歴」を選択する
      全画面に表示させるには(→全画面に表示させるには

表示について

  1. 過去最高値表示
  2. 最新値表示
  3. 過去平均燃費表示
    平均燃費は最後に更新してからの平均、過去の平均で色分けして表示されます。
  4. 履歴消去
  5. 最新値更新

表示される平均燃費は、参考として利用してください。

表示画面については実際の状況とわずかに異なる場合があります。

知識

過去の区間平均燃費の記録を更新するには

燃費履歴画面で「更新」を選択すると、平均燃費の値とグラフが更新され、新たに平均燃費の記録を開始します。

燃費データをリセットするには

「履歴消去」を選択すると、燃費データがリセットされます。

航続可能距離について

現在の燃料残量で走行できるおよその距離を示します。

表示される距離は、過去の平均燃費をもとに算出されるため、表示される距離を実際に走行できるとは限りません。

燃費情報について(8 インチディスプレイ装着車)

マルチメディアディスプレイのHome 画面に平均燃費と航続可能距離を表示させることもできます。

Home 画面の詳細については、別冊「ナビゲーションシステム取扱書」を参照してください。
