ワイパーゴムの交換

メニュー


ワイパーゴムを交換する際は、次の要領で作業を行ってください。

フロントワイパー

フロントワイパーブレードの脱着

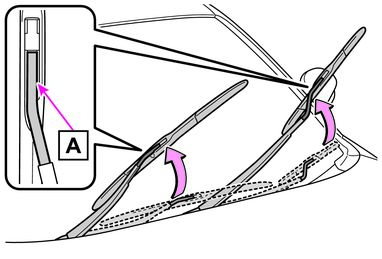

  1. フック部を持ってワイパーアームを起こす

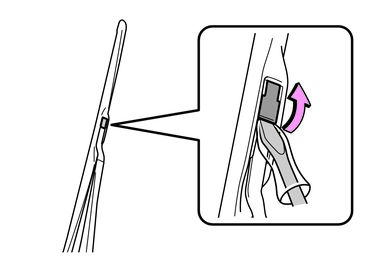

  2. 図のようにマイナスドライバーを挿し込んで、ストッパーを起こす
    傷が付くのを防ぐため、マイナスドライバーの先端に布などを巻いて保護してください。
  3. ワイパーブレードをスライドさせ、ワイパーアームから取りはずす
    取り付けるときは、取りはずしたときと逆の手順で取り付けます。

ワイパーゴムの交換

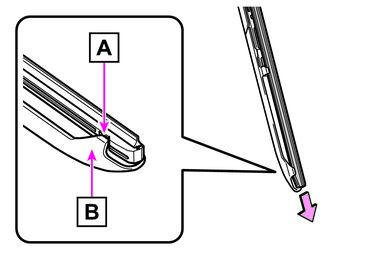

  1. ワイパーゴムを引っ張り、ワイパーブレードのツメをストッパーからはずし、そのまま引き抜く
    1. ストッパー
    2. ツメ

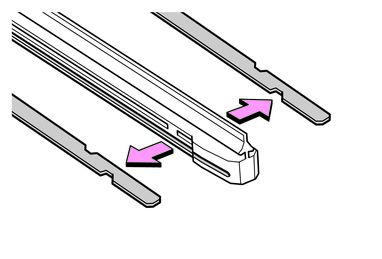

  2. 引き抜いたワイパーゴムから金属プレート2枚を取りはずし、新しいワイパーゴムに付けかえる
    金属プレートの切り欠きと反りの方向が、もとどおりになっていることを確認してください。
  3. ストッパーがない側を先にして、ワイパーゴムをワイパーブレードに挿入する
  4. ワイパーブレードのツメで、ワイパーゴムのストッパーを確実に固定する

リヤワイパー

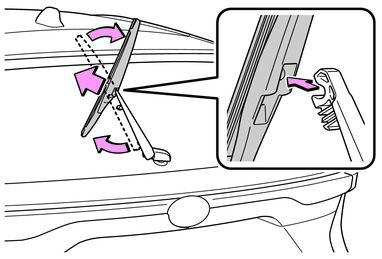

  1. “カチッ”と音がしてツメのかみ合いがはずれる位置までワイパーブレードを起こし、ワイパーアームからワイパーブレードを取りはずす

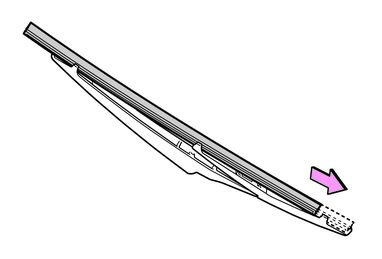

  2. ワイパーブレードのストッパーからワイパーゴムを引き出し、そのまま引き抜く

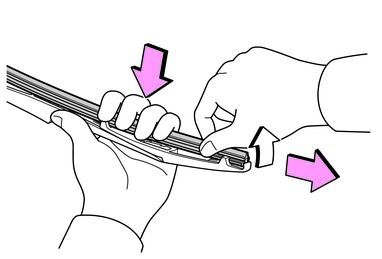

    ワイパーブレードのツメとツメの中央付近を軽く握って押すとワイパーゴムが浮き上がり、引き抜きやすくなります。

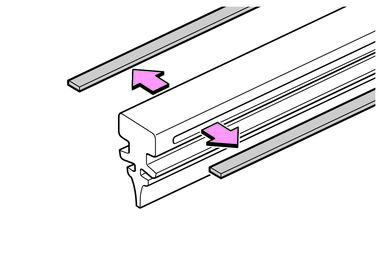

  3. 引き抜いたワイパーゴムから金属プレート2枚を取りはずし、新しいワイパーゴムに付けかえる
  4. ワイパーブレード中央部のツメを通してワイパーゴムを挿入し、3つのツメに通したらストッパーからはみ出させ、残った1つのツメに通す
    ワイパーゴムにウォッシャ液を少量塗布すると、溝に入れやすくなります。
  5. ワイパーブレードのツメがワイパーゴムの溝に入っているか確認する

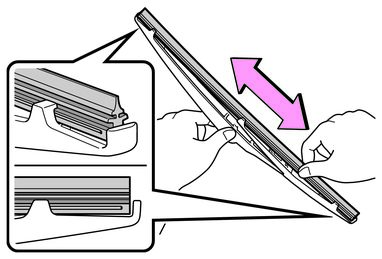

    ワイパーゴムの溝にワイパーブレードのツメが入っていない場合は、ワイパーゴムをつまみ、数回スライドすると溝に入れることができます。
    ワイパーゴムの中央部を軽く持ち上げると、スライドさせやすくなります。
  6. ワイパーブレードを取り付けるときは、1と逆の手順で取り付ける
    ワイパーブレードを取り付けたあとは、接続部が確実にロックされていることを確認してください。

知識

ワイパーブレード・ワイパーゴムの取り扱いについて

誤った取り扱いをすると、ワイパーブレード、またはワイパーゴムが損傷するおそれがあります。ご自身でのワイパーブレード・ワイパーゴムの交換に不安がある場合は、トヨタ販売店にご相談ください。

注意

ワイパーアームを起こすときは

  • ワイパーアームのフック部を持って引き上げてください。ワイパーブレードのみを持って引き上げるとブレードが変形するおそれがあります。

  • ワイパーを立てた状態でワイパーを作動させないでください。ワイパーがボンネットに干渉したり、ワイパーが倒れたりして傷が付くおそれがあります。

損傷を防ぐために

  • ワイパーゴムを交換するときは、ツメの破損に注意してください。

  • ワイパーブレードからワイパーアームを取りはずしたあとはウインドウガラスが傷付かないように、ウインドウガラスとワイパーアームのあいだに布などを挟んでください。

  • 無理にワイパーゴムを引き出して、ワイパーゴムの金属プレートが変形しないようにしてください。

▲
