ヒューズの点検・交換

メニュー


ランプがつかないときや電気系統の装置が働かないときは、ヒューズ切れが考えられます。ヒューズの点検を行ってください。

ヒューズの点検・交換をするには

  1. エンジンスイッチをOFFにする
  2. ヒューズボックスを開ける

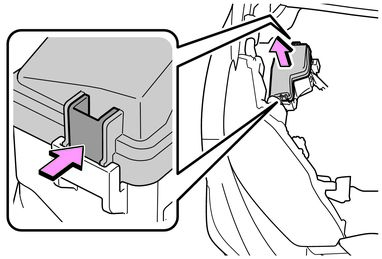

    • エンジンルーム(運転席側[FF 車])

      ツメを押しながら、カバーを持ち上げる

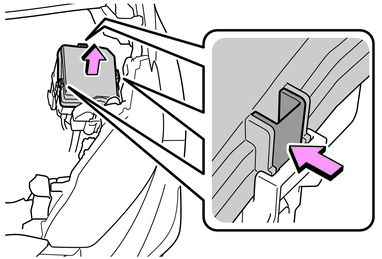

    • エンジンルーム(助手席側)

      ツメを押しながら、カバーを持ち上げる

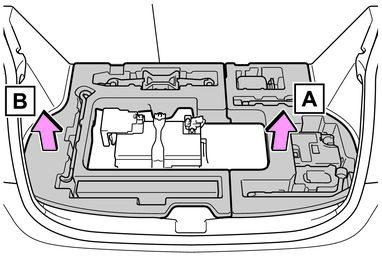

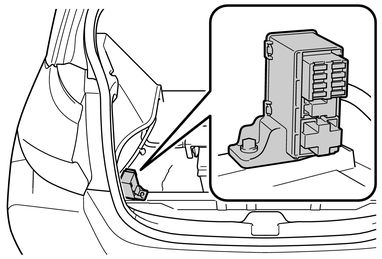

    • ラゲッジルーム(AWD 車)

      デッキボードをとりはずす(→デッキボードを取りはずすには

      デッキアンダートレイ をはずしてから をはずす

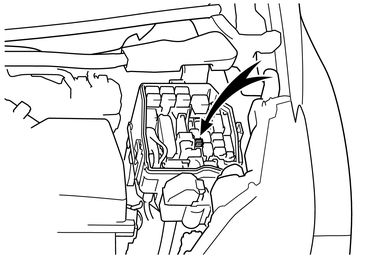

    • 助手席足元

      足元のカバーをとりはずし、ヒューズボックスのカバーをとりはずす

      ヒューズボックスのカバーを取りはずすときや、取り付けるときはツメを押してください。

  3. ヒューズを引き抜く
    ヒューズはずしでヒューズを引き抜くことができます。

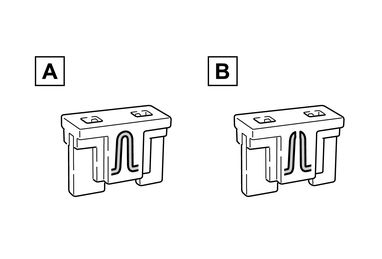

  4. ヒューズが切れていないか点検する
    1. 正常
    2. ヒューズ切れ
      ヒューズボックスの表示に従い、規定容量のヒューズに交換します。

知識

ヒューズを交換したあとは
  • カバーを取り付けるときは、ツメをしっかり取り付けてください。

  • 交換してもランプ類が点灯しないときは、電球を交換してください。

  • 交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてください。

バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

電球(バルブ)を交換するときは

この車両に指定されているトヨタ純正品のご使用をおすすめします。一部の電球は過電流を防止する専用回路に接続されているため、この車両指定のトヨタ純正品以外は使用できない場合があります。

警告

車の故障や、車両火災を防ぐために

次のことをお守りください。

お守りいただかないと、車の故障や火災、けがをするおそれがあります。

  • 規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでください。

  • 必ずトヨタ純正ヒューズか同等品を使用してください。

  • ヒューズやヒューズボックスを改造しないでください。

注意

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で点検を受けてください。

ヒューズボックスのカバーをとりつけるときは(エンジンルームヒューズボックス)

すべてのツメの位置を合わせてから、ヒューズボックスカバーを上から押してください。お守りいただかないと、ツメが破損するおそれがあります。
