普通充電ケーブルについて

1. 普通充電コネクターキャップ
2. 普通充電コネクター
3. ロック解除ボタン
4. 電源プラグ
5. 電源プラグコード
6. コントロールユニット
7. 電源インジケーター（→コントロールユニット上のインジケーターについて）
8. 充電インジケーター（→コントロールユニット上のインジケーターについて）
9. エラーインジケーター（→コントロールユニット上のインジケーターについて）

普通充電ケーブルに取り付けられているコントロールユニットは、次のような安全機能を備えています。

充電中に漏電を検知すると、自動的に電気を遮断し、漏電による感電や火災などを未然に防ぎます。

漏電検知機能により電気が遮断された場合は、エラーインジケーターが点滅します。（電気が遮断された場合の対処方法については、充電時に異常が発生したときを参照してください）

漏電検知機能の作動に問題がないか、充電開始前に自動でシステムチェックが実施されます。

システムチェックの結果、漏電検知機能の異常が検出されると、エラーインジケーターの点滅でお知らせします。（→充電時に異常が発生したとき）

電源プラグに温度検知機能が搭載されており、充電中、コンセント側のゆるみなどにより電源プラグ部が発熱した場合に、充電電流を制御することで発熱を抑制します。

電源プラグがコンセントに挿してあっても、普通充電コネクターが車両に接続されていないと、普通充電コネクターに通電されない構造になっています。

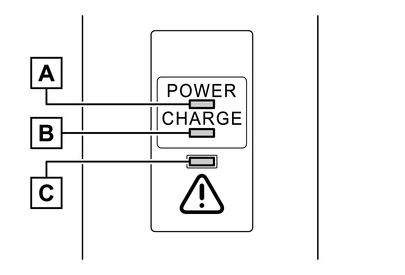

3つのインジケーターで、それぞれ次の状態を示します。

1. 電源インジケーター
   コントロールユニットに通電しているときに点灯します。
2. 充電インジケーター
   充電中に点灯します。
3. エラーインジケーター
   漏電が発生したとき、またはコントロールユニットに異常が発生したとき点滅します。

コントロールユニット上のインジケーターの点灯・点滅状態の組み合わせにより、異常の内容をお知らせします。

エラーインジケーターが点灯・点滅したときは、いったん電源プラグをコンセントから抜き、再度コンセントに挿し込んで、エラーインジケーターが消灯するか確認してください。

エラーインジケーターが消灯していれば、そのまま充電が可能です。

消灯しない場合は、次の表に従って対処してください。

電源プラグを100V用、または200V用に交換したい場合は、次の手順で電源プラグコードを交換してください。

1. 普通充電ケーブル（→各部の名称）と交換用電源プラグコードを用意する

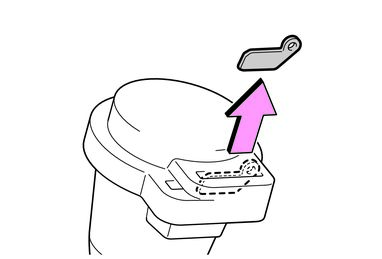

2. 解除キーを取り出す
   取り出した解除キーをなくさないようにご注意ください。

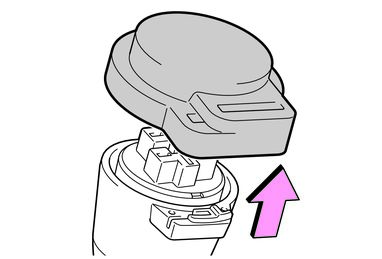

3. 保護キャップを取りはずす

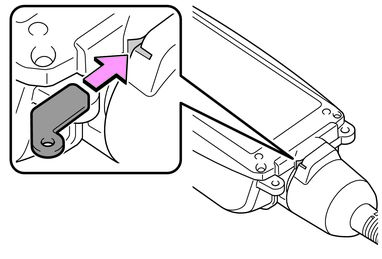

4. コントロールユニットの解除穴に解除キーを挿し込む
   解除キーは図の向きで挿し込んでください。



5. コントロールユニットの解除穴に解除キーを奥まで挿し込んだまま、電源プラグコードのナット部をまわして、電源プラグコードを取りはずす
   電源プラグコードを取りはずしたら、解除キーを抜いてください。
   電源プラグコードを取りはずしたまま放置しないでください。電源プラグコードが接続されていないと、コントロールユニットの内部に水などが入り、故障につながるおそれがあります。

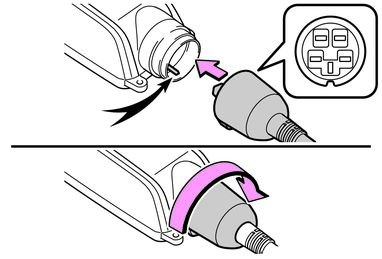

6. コントロールユニット接合部の突起と、電源プラグコードコネクターの溝とを合わせて挿し込み、電源プラグコードのナット部をまわして取り付ける
   電源プラグコードを取り付ける前に、接続部に異物が付着していないか確認してください。異物が付着している場合は、必ず取り除いてください。異物が付着している状態で接続すると、水などが入り、故障につながるおそれがあります。
   “カチッ” という音がして固定されるまで、取りはずしたときと逆方向にまわします。



7. 取りはずした電源プラグコードに、保護キャップと解除キーを取り付ける
   紛失を防ぐため、解除キーは保護キャップに確実に取り付けてください。また、解除キーが保護キャップから意図せず脱落しないよう、ご注意ください。
   電源プラグコードは、ほこりや水などがかからない安全な場所に保管してください。

安全にお使いいただくために、日常的に次の事項を点検してください。
